Vehículos para transmisión de vídeo

Bueno, no ha pasado mucho tiempo desde que, enviar una señal de vídeo se hacía por métodos realmente aparatosos. Recuerdo que a veces, cuando no se podían utilizar los radioenlaces por cualquier motivo, se alquilaban vehículos para transmisión de vídeo o también llamados en ocasiones lanzaderas de satélite.

Para ver cómo está compuesta una cadena de transmisión de vídeo por satélite, se me ocurrió la idea de invitar a un gran técnico y mejor profesional que lleva en este mundo bastante tiempo, a que explicase de qué está compuesta. Este técnico de televisión es Vicente Domínguez Cansino, que actualmente trabaja en Sursat.

Aunque ahora pueda parecer una exageración, la parábola para transmitir la señal estaba montada sobre el remolque de un camión tráiler.Hoy día, estamos más acostumbrados a ver vehículos DSNG que utilizan unas parábolas para emitir realmente pequeñas en comparación con las anteriores.

Pero ¿qué es una DSNG? Pues bien, la palabra DSNG proviene del inglés Digital Satellite News Gathering, o generación de noticias por satélite digital.

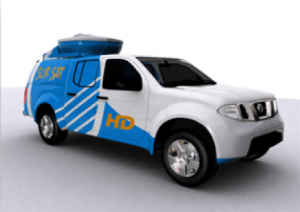

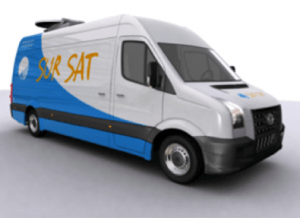

Bueno, una unidad móvil DSNG es un vehículo ( normalmente una furgoneta o todoterreno) en la cual se instalan una serie de equipos que nos permite transmitir la señal de vídeo en directo por medio de satélite.

Captura de pantalla 2016-01-11 a las 13.11.20

Captura de pantalla 2016-02-16 a la(s) 18.26.58



Los pasos fundamentales para llevar a cabo una transmisión de vídeo por satélite son tres, de los cuales dos están en estaciones terrestres y el tercero se ubica en el espacio y son:

  • Modelo de subida.
  • Modelo de bajada.
  • Satélite.





Modelo de subida



El enlace de subida consiste en modular una señal de FI en banda base a una señal de frecuencia intermedia modulada en FM, PSK y QAM , seguida por el Up Converter, constituido por un mezclador y filtro pasa bandas, el cual convertirá la señal de IF a RF. Por último la señal pasará por un amplificador de potencia (HPA), el cual le dará la potencia necesaria para que la señal llegue hasta el satélite.

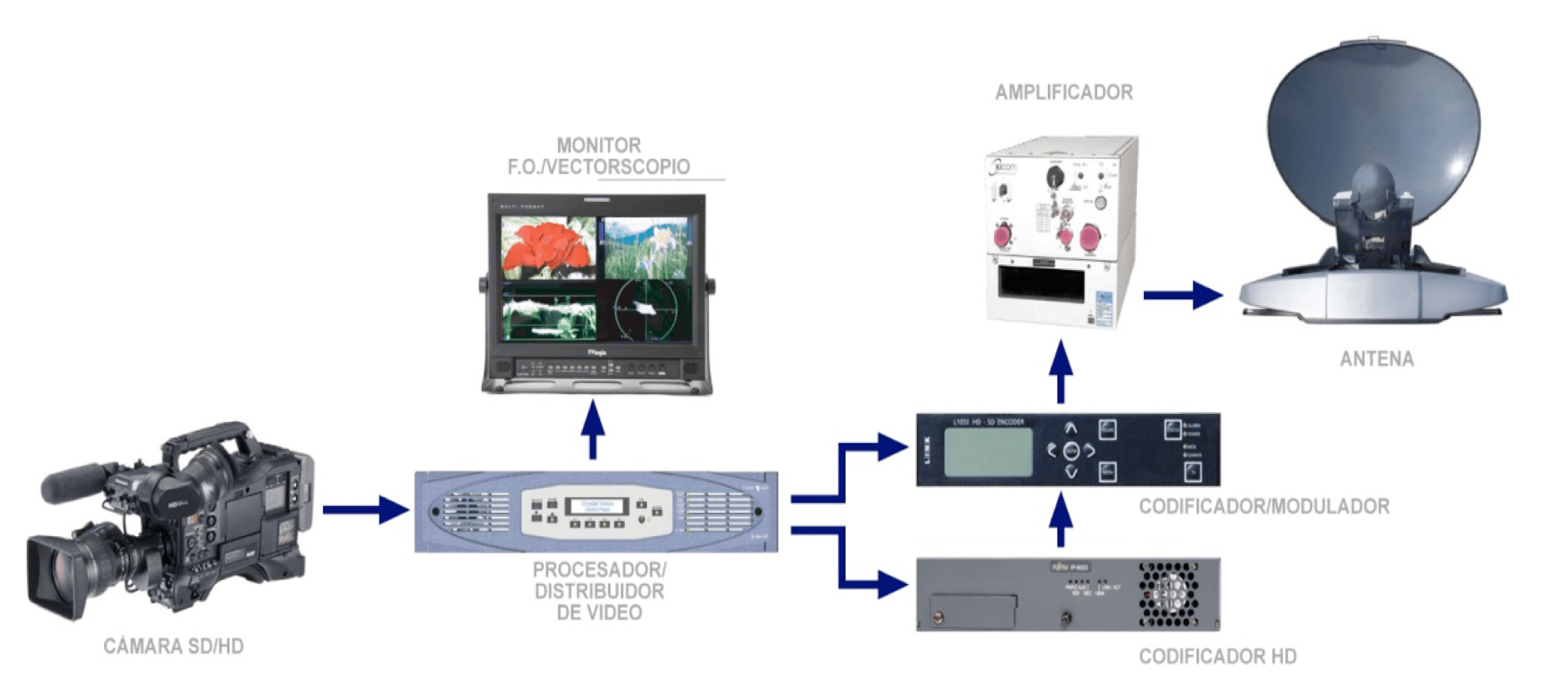

Elementos del modelo de subida:



Cámara: Elemento de toma de imagen en alta definición (HD) o definición estándar (SD)

Procesador / distribuidor: Se encarga de la amplificación y ecualización de la señal de video, restaurando los niveles de dicha señal afectados por la distancia a la cámara. Además distribuye dicha señal a los diferentes dispositivos de presentación, medida y transmisión.

Monitor / Monitor forma de onda / Vectorscopio: Monitoriza la señal de audio y video y muestra sus niveles.

Codificador / Modulador: Se encarga de la codificación de la señal de video/audio utilizando el estándar DVB-S o DVB-S2 los cuales introducen distintas capas de protección de la señal además proporcionar diferentes modos de modulación (QPSK 8PSK)

Up-conventer: Convierte la señal de frecuencia intermedia procedente del modulador en RF (banda Ku).

HPA (Amplificador de alta pontencia): Recibe la señal RF y la amplifica hasta el nivel necesario para su envío al satélite.

Antena parabólica: En sus diferentes tipos, de Foco Primario, Offset, Cassegrain , concentran el haz de ondas para su envío al satélite.

figura1





Satélite

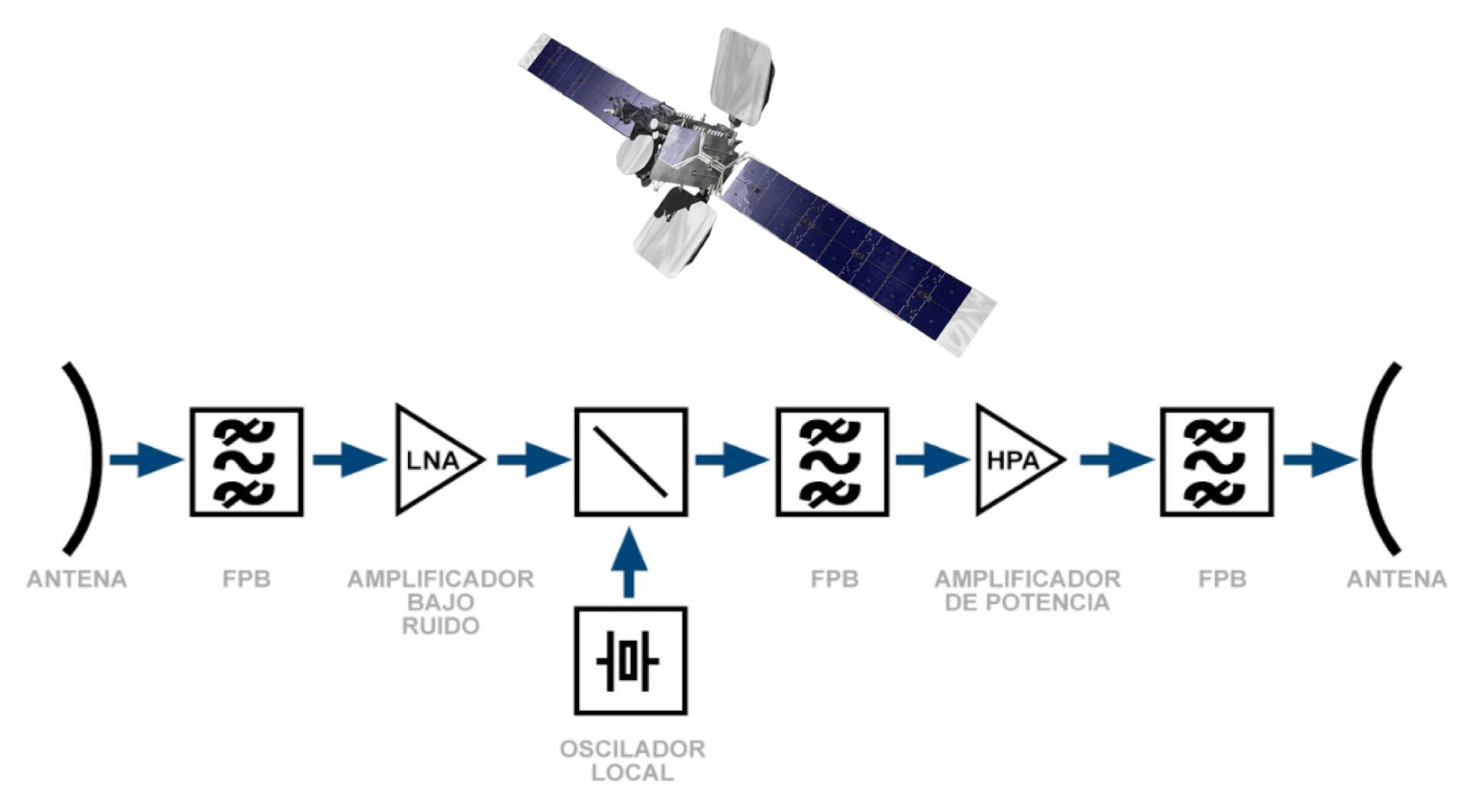

El transpondedor está constituido por un filtro pasa bandas (BFP), el cual se encarga de limpiar el ruido que la señal adquiere en la trayectoria de subida y seleccionar el canal, ya que cada canal satelital requiere un transpondedor. Le sigue un amplificador de bajo ruido (LNA) y un desplazador de frecuencia, el cual tiene la función de convertir la frecuencia de banda alta de subida a banda baja de salida, después seguirá un amplificador de baja potencia el cual amplificará la señal de RF para el enlace de bajada, la señal será filtrada y enviada hacia la estación terrena.

figura2





Modelo de bajada

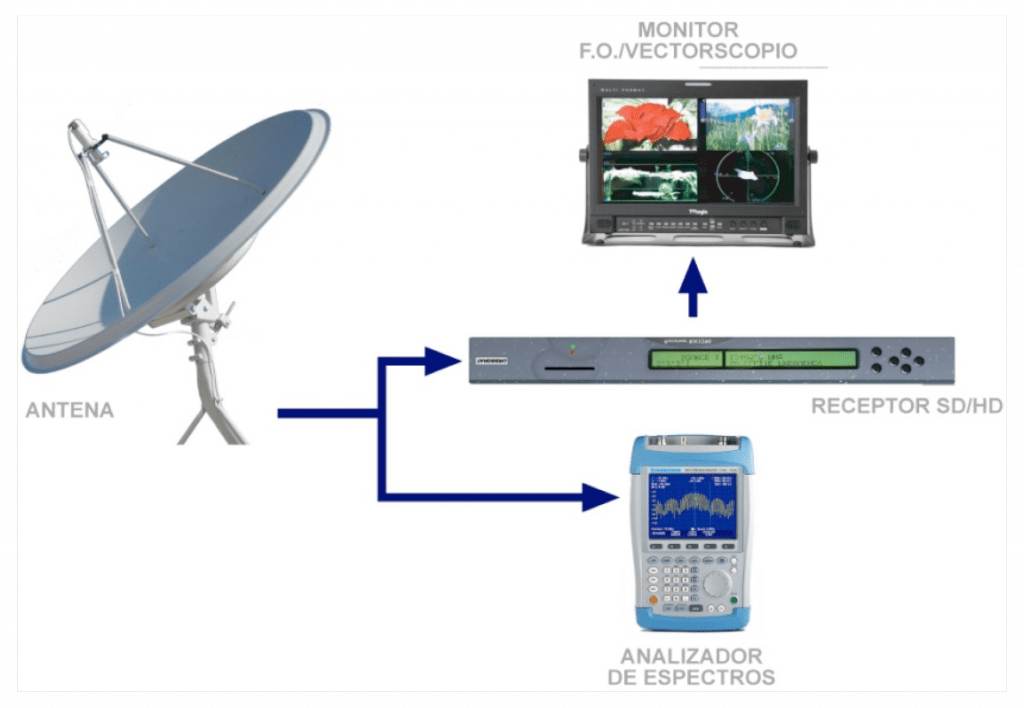

El receptor de la estación terrena contiene un filtro (BFP), el cual limita la potencia de entrada que recibe el LNA, una vez amplificada la señal en bajo ruido, será descendida de RF a una frecuencia intermedia por medio de un convertidor descendente, después la señal será demodulada y entregada en banda base.

Antena/LNB: La antena concentrará el haz de ondas procedentes del satélite en el foco de la antena y pasarán al LNB (amplificador + cavidad resonante) que se encargará de amplificar y convertir la RF en una frecuencia intermedia manejable por el receptor.

Analizador de frecuencias: Se utilizará para monitorizar la señal RF recibida desde satélite, para el ajuste de nivel de la misma y posicionamiento de la antena.

Receptor: Se encargará de demodular y restaurar la señal recibida, proporcionando video y audio en banda base para su utilización en los diferentes equipos del estudio.

figura3
