Es cierto que se habla mucho del gamut en todo lo referente al manejo del color en televisión digital, pero aunque pueda parecer un poco tendencioso en este artículo te voy a contar el secreto mejor guardado para medir el gamut con diferentes displays.
Bueno es un poco broma en cuanto a que sea un secreto, ya que a nada que investigues en los manuales de los diferentes fabricantes de equipos de medición podrás comprobar a lo que me refiero.
De todas formas, si quieres ver las principales funciones de un monitor forma de onda (en este caso del fabricante Tektronix) puedes ver un simulador que he fabricado aquí.
Si estás interesado además en cómo funciona, pero quieres verlo de una forma más multimedia, hemos realizado una App para Ipad que te puedes bajar por menos de un euro.
Este artículo me parece que te puede servir de ayuda porque en él, y basándome en mi libro, intento hacer un resumen de los diferentes displays que han patentado algunos fabricantes para medir el gamut.
El Gamut y su medición en los diferentes formatos
Lo normal hasta no hace mucho tiempo para medir la señal de vídeo había sido el monitor forma de onda y el vectorscopio, pero para medir el gamut estos equipos no son suficientes.
En realidad, los problemas con el gamut se dan cuando la relación matemática de combinar la luminancia con la crominancia no se lleva a cabo correctamente.
Para que no se produzca esto, los fabricantes han desarrollado displays que combinan la medición de la crominancia con respecto a la luminancia en relación a las diferentes componentes de vídeo.
El Gamut en componentes RGB
El primero al que se va a hacer referencia esta relacionado directamente con la creación de la señal de vídeo según la ley aditiva de tricomía y trabaja directamente sobre la señal RGB. Esto se puede comprobar en la siguiente figura.

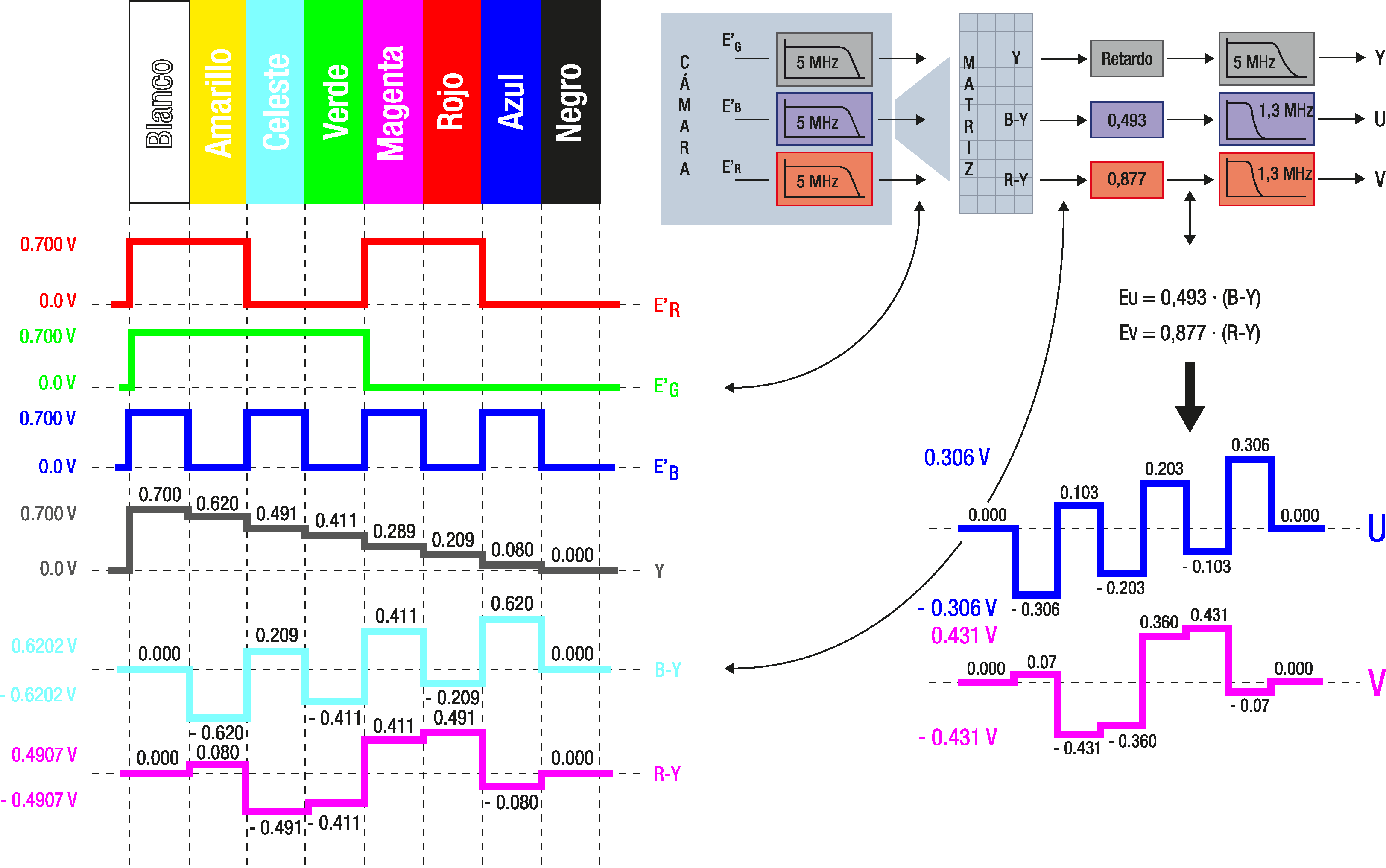

Figura © Tilanotv
La comprobación del Gamut por lo tanto se debe realizar sobre los niveles de RGB, lo que nos va a facilitar que con solo comprobar su nivel sabremos si está o no fuera de Gamut. Las señales de RGB sin ningún tratamiento al estar por debajo de 0.700 mV se considera una señal legal y como al sumarse el resultado también esta dentro de gamut, la podemos considerar válida.
Una vez visto la forma en la que se producen las diferentes señales, vamos a proceder como se pueden realizar las mediciones con dos displays de los más utilizados actualmente en el mercado.
Medición del Gamut RGB con el display de Tektronix.
El display que propone Tektronix para medir la señal en componentes RGB es la representación en Diamante y resulta muy eficaz para mostrar las relaciones entre las señales de vídeo RGB. La señal la recupera de la señal en componentes diferencia de color Pb y Pr y de la luminancia Y, pero el valor de las componentes RGB siempre tienen que tener un valor máximo pico a pico de 0.700mV.
La manera de comprobar que una señal está dentro de gamut es que los vectores queden denro de los diamantes G-B y G-R, de lo contrario, si la señal estuviese fuera de la superficie de los diamantes, ésta se encontraría fuera de gamut.

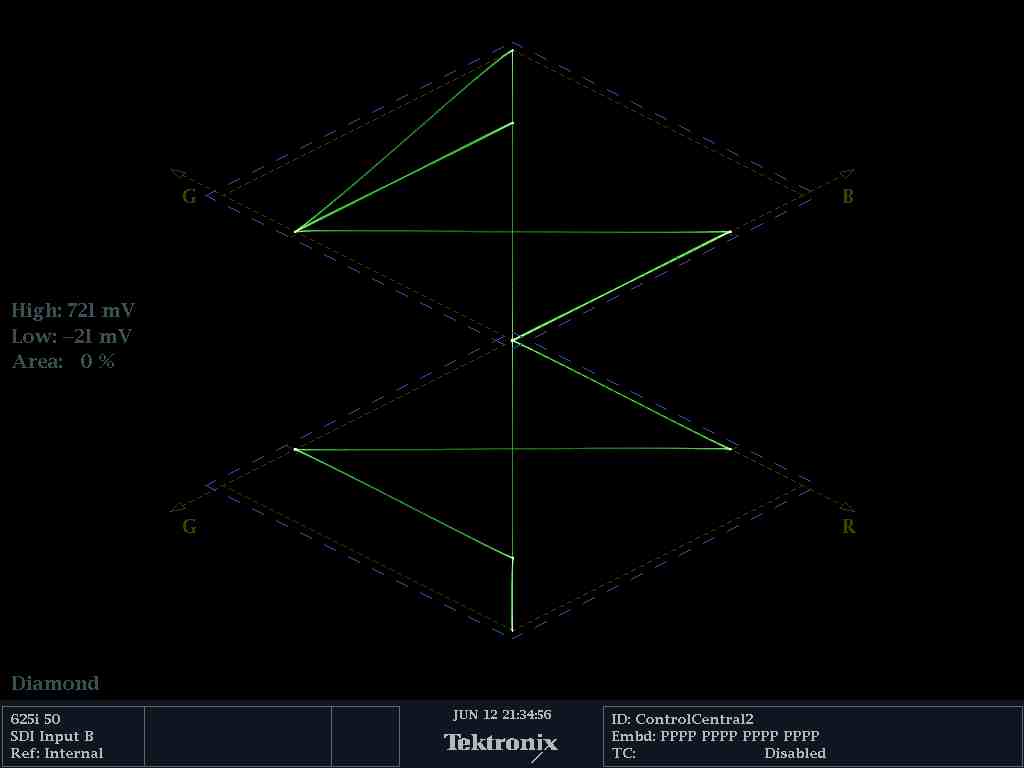

Figura © Tektronix
El Gamut en vídeo compuesto
La medición de la señal de vídeo en compuesto, es la forma tradicional de medir la señal de vídeo, de hecho podríamos decir que el primer medidor de gamut fue el vectorscopio que realizaba dichas mediciones con los vectores U y V (en PAL) que como ya se ha comentado, son las señales diferencia de color R-Y y B-Y con un factor de ponderación aplicado para corregir el problema de sobremodulación.
Aún así, estos vectores no tiene toda la información de Gamut necesariaues falta la comomponente de luminancia.
Con el uso de los formatos digitales nos podríamos preguntar qué necesidad tenemos entonces de usar un medidor de Gamut para vídeo compuesto. La respuesta a esto, es la necesidad de medir señales de vídeo que estaban en formato digital y que por diferentes motivos, bien sea para su medida antes de la difusión o en puntos intermedios de la cadena, se codifican de nuevo a PAL.
Medición del Gamut en vídeo compuesto.
Para la medición del gamut de vídeo compuesto, Tektronix desarrolló el display de Punta de Flecha (Arrowhead) nombre que se debe a su similitud con ella.

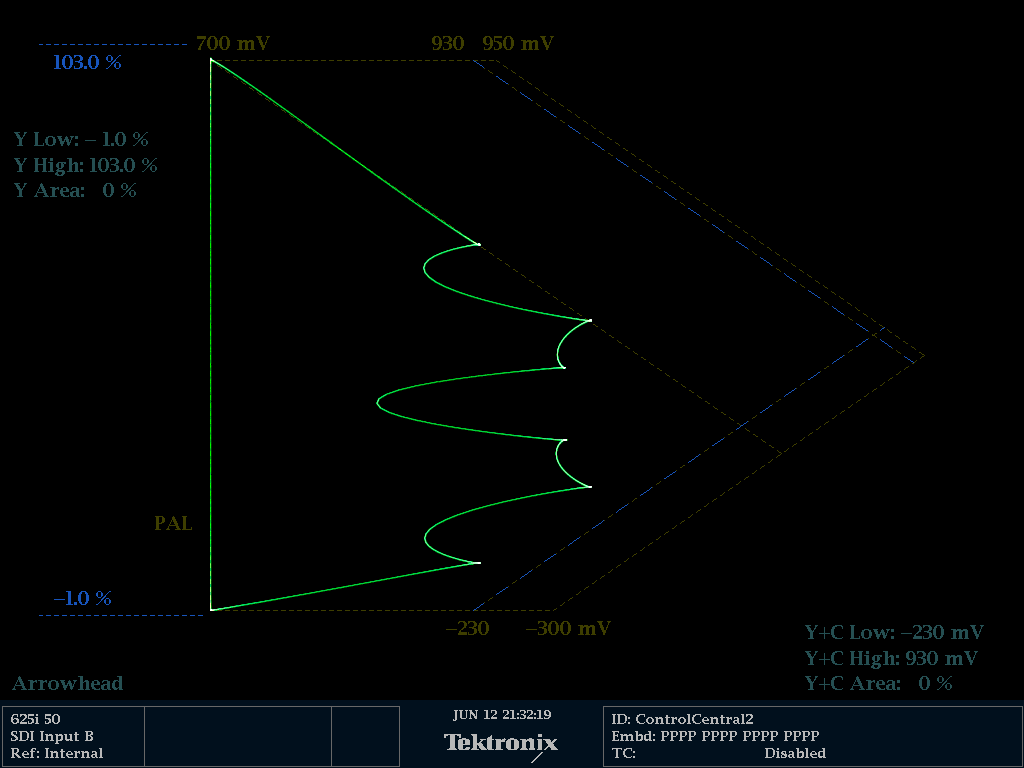

Figura © Tektronix
Este display muestra la luminancia (Y) en función de la crominancia (C) para comprobar si la señal a medir esta dentro de los parámetros del estándar de gamut.
Además de medir los valores de crominancia como lo realiza el vectorscopio mediante el valor de los vectores U y V, este display soluciona el problema al comprobar si los valores de crominancia antes de que sean modulados excerían el nivel permitido para considerarlos válidos.
El Gamut en vídeo por componentes de diferencia de color
El display que mide el gamut del vídeo por componentes se le denomina como Relámpago (Lightning) y fue presentado por Tektronix. Esta representación muestra las señales diferencia de color con respecto a la luminancia.

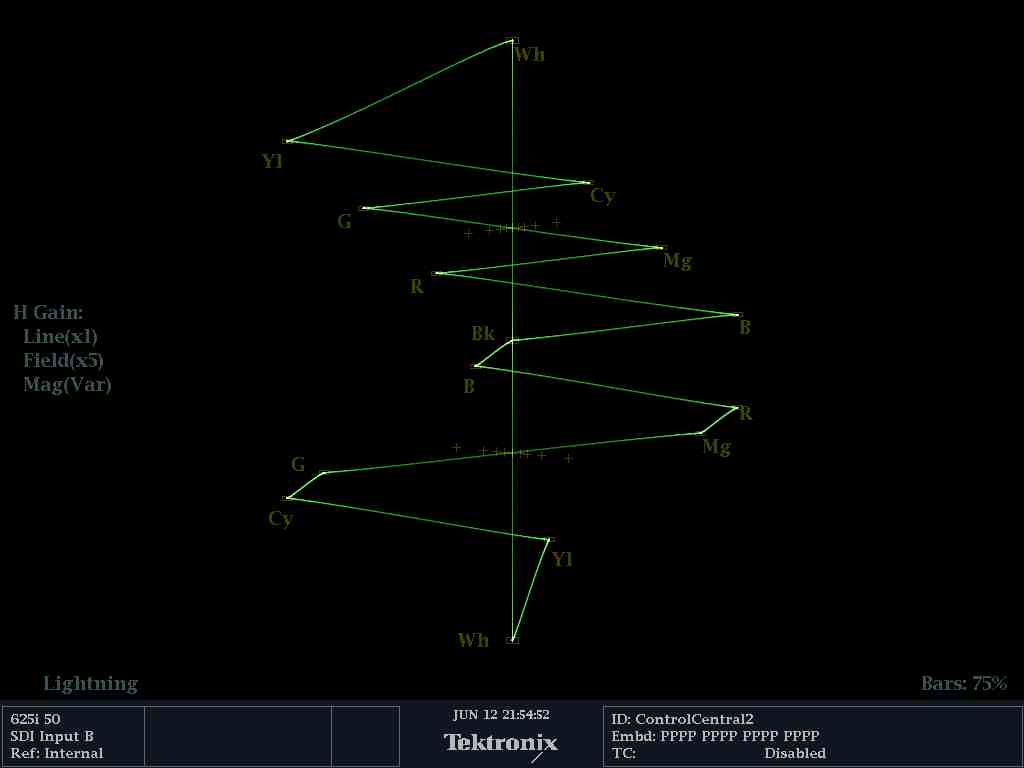

Figura © Tilanotv
La información que nos muestra el display de relámpago es la precisión de la señal diferencia de color (desplazamiento horizontal de cualquier mitad de la presentación), ganancia de luminancia (desplazamiento vertical entre los niveles de blanco y negro), retardo de tiempo entre cualquier señal diferencia de color y la luminancia (en la curvatura de las transiciones verde/magenta se dispone de unas marcas para la medida de la diferencia de tiempo).
Bueno, espero que este repaso a los diferentes displays que utiliza el fabricante Tektronix para medir el gamut te haya servido para tener una visión algo mayor sobre cómo se mide el gamut. Aún así, este fabricante ha desarrollado otros de los cuales te hablaré en un artículo posterior.
Si quieres aprender más cosas sobre cómo se mide la señal de vídeo o en este caso más concretamente el gamut, puedes hacerlo aquí.
A continuación puedes dejar un comentario si te surge alguna duda o quieres compartir con todos alguna situación que se te haya dado a la hora de medir el gamut.
Fuentes consultadas:
La señal de vídeo en Alta Definición
https://en.wikipedia.org/wiki/Gamut
WFM7120 User
