Cómo se divide una imagen en UHD

Como ya he comentado en otro artículo, el sistema de vídeo en 4K difiere del sistema de vídeo en UHD. Concretamente, el sistema UHD procede como ya sabemos de cuadruplicar la resolución de una imagen en alta definición, pero para dejar más claro estos términos voy a intentar explicar cómo se divide una imagen en UHD.

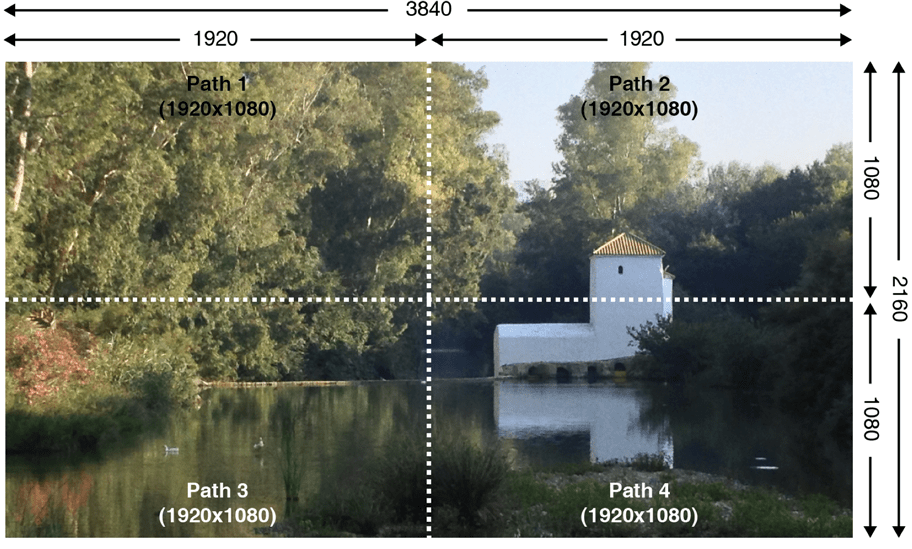

Debido  a las dimensiones de una imagen en UHD, en los orígenes de estos sistemas, los fabricantes tomaron las riendas para poder transportar la señal y comprobaron que lo que más fácil les resultaba para el transporte de esta señal y teniendo en cuenta que tenía cuatro veces la resolución de una señal en HD, era dividir la imagen a su vez en cuatro sub-imágenes en alta definición. Sería algo así como lo que se muestra en la siguiente figura:

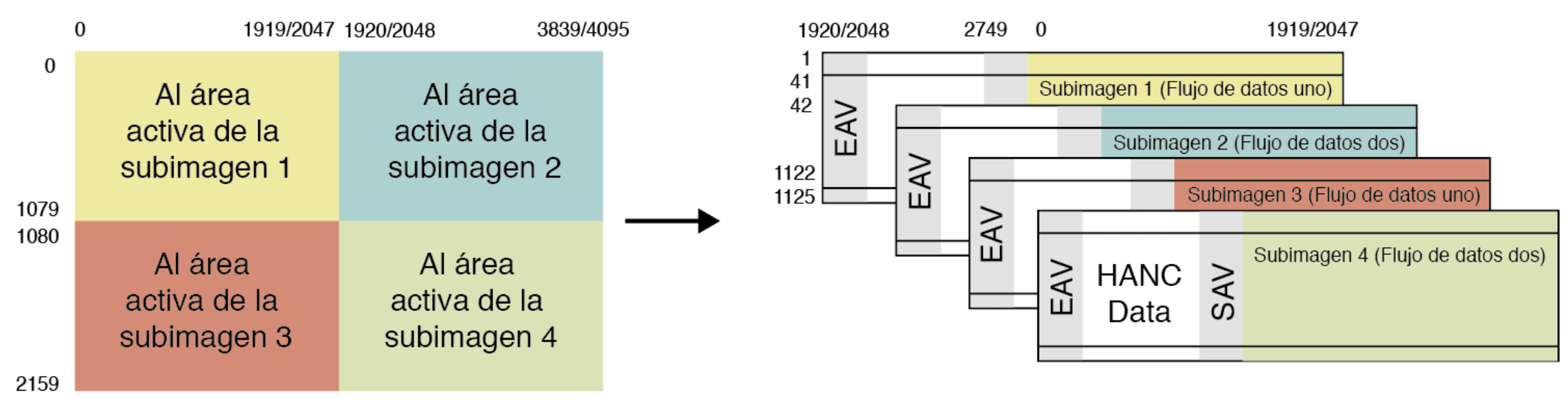

En este caso se ha dividido en cuatro sub-imágenes las cuales tienen cada una resolución de 1920×1080 píxeles. En la siguiente figura se aprecia cómo se lleva a cabo la separación de la imagen en las cuatro sub-imágenes.



Es el sistema más fácil para dividir la imagen, tecnológicamente hablando, pero necesita mucha memoria para volver a recomponer la imagen una vez que llega al receptor, ya que en este caso, hay que enviar primero la sub-imagen-1, después la 2 y así sucesivamente y posteriormente volver a recomponerlas en una sola. Es un sistema que se suele utilizar más para el entorno de postproducción.

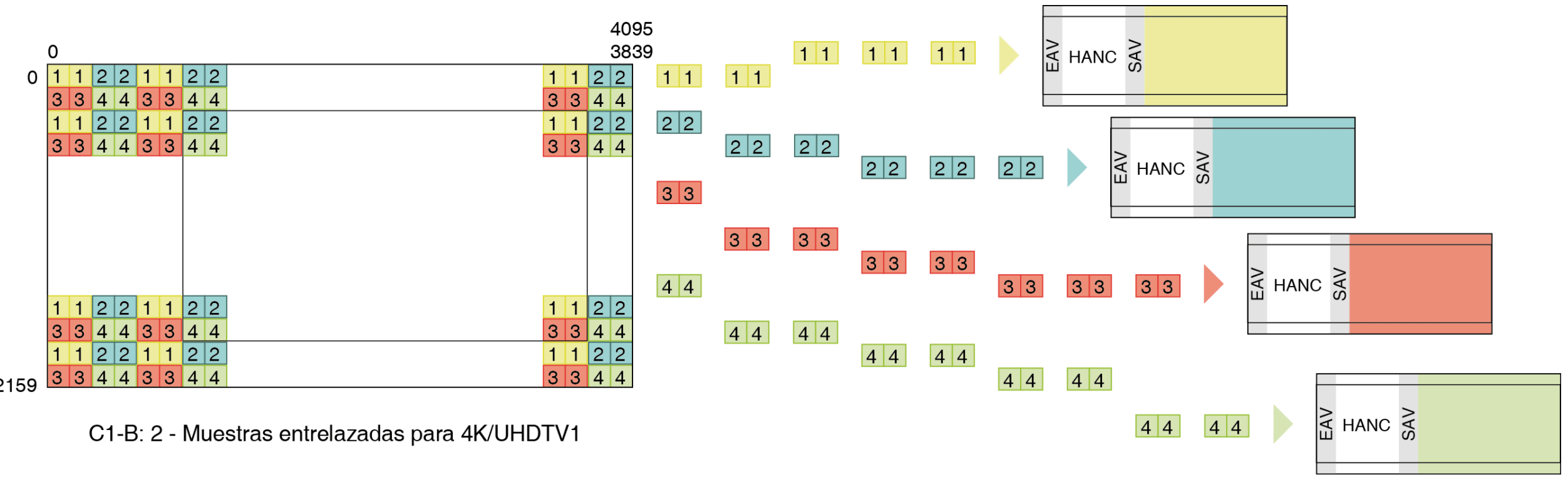

El otro caso que tenemos para separar la imagen es el denominado como separación de la imagen por dos muestras entrelazadas horizontalmente. En él, se utilizan grupos de dos píxeles para separar la imagen y enviarla a cada una de las sub-imágenes. En la siguiente figura se puede comprobar más claramente lo que te acabo de contar.

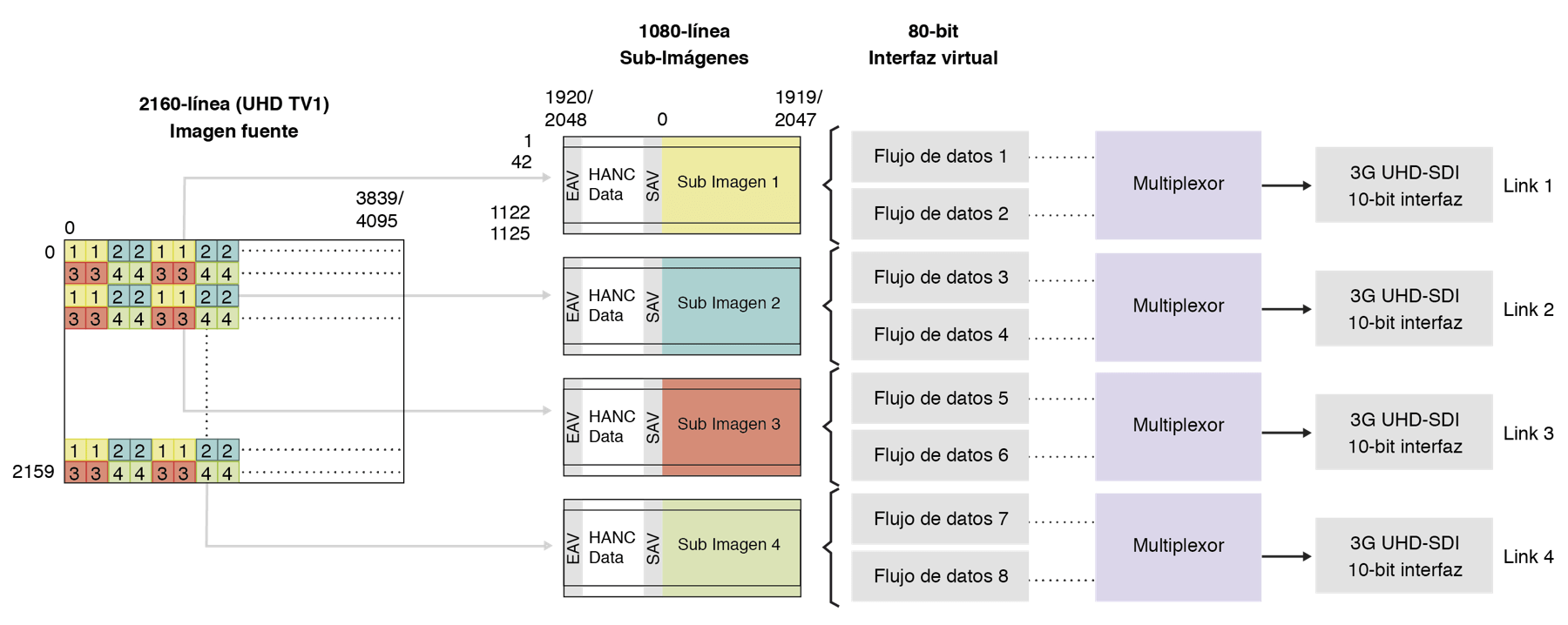

Con este sistema de separación de la imagen no es necesario tanta memoria para recomponer la imagen, por lo que se suele utilizar más para el transporte de la señal. En la siguiente figura se puede ver mejor cómo se descompone la señal y finalmente se transporta por cuatro enlaces (cables).



Y en la siguiente figura se puede ver cómo se transporta la señal divida en cuatro partes por un cable SDI.

En este caso, los pares de muestras como la 0 y la 1 de la línea 0 constituyen la sub-imagen 1. Los pares de muestras impares como por ejemplo las muestras 2 y 3 constituyen la sub-imagen 2. Así mismo, los pares de muestras de las líneas impares, como por ejemplo la línea 1 conforman la sub-imagen 3, así como los pares de muestras de las líneas impares también conforman la sub-imagen 4.

Si observamos la figura anterior, estas sub-imágenes se dividen en dos flujos de datos que entran ambos en un multiplexor a cuya salida tendremos un enlace(cable), obteniendo una señal en Quad-Link.

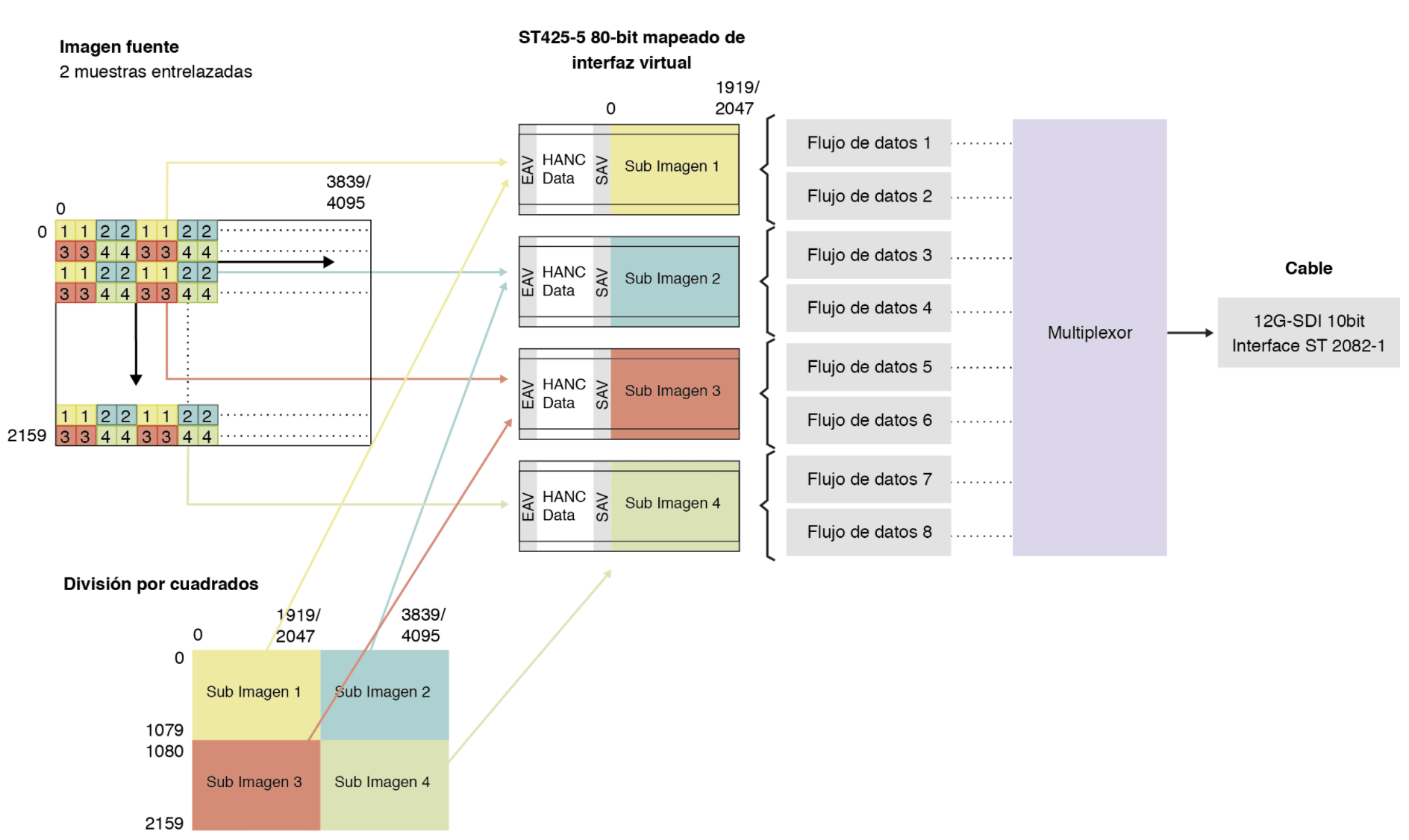

Si por el contrario lo que pretendemos es obtener un solo enlace por donde se transporte la señal, el esquema que lo representa es el que se muestra en la siguiente figura:



Aquí hemos podido observar la similitud entre ambas formas de separar la imagen y como confluyen hacia un solo enlace o cable.

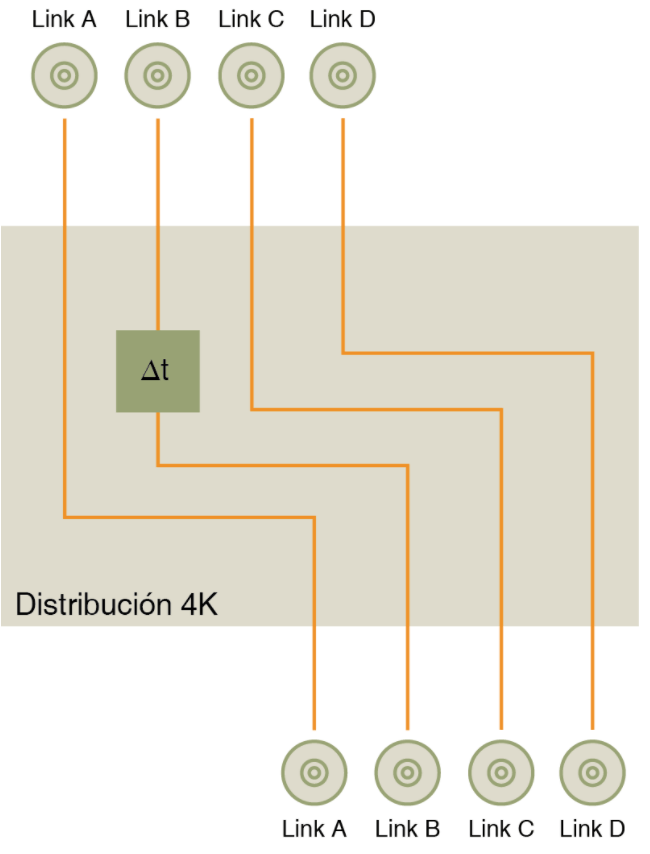

Anteriormente, se ha hecho referencia al transporte de la señal en Quad-Link o mediante cuatro cables, que es como se creó en un principio. Pues bien, para hacer esto es necesario que las cuatro señales vayan sincronizadas.

El Link que se toma como referencia para sincronizar es el Link A, aunque también se puede hacer con una referencia Black-burst o sincronismo trilevel. Otro de los aspectos que debemos tener en cuenta es que el formato de vídeo de cada enlace sea idéntico.

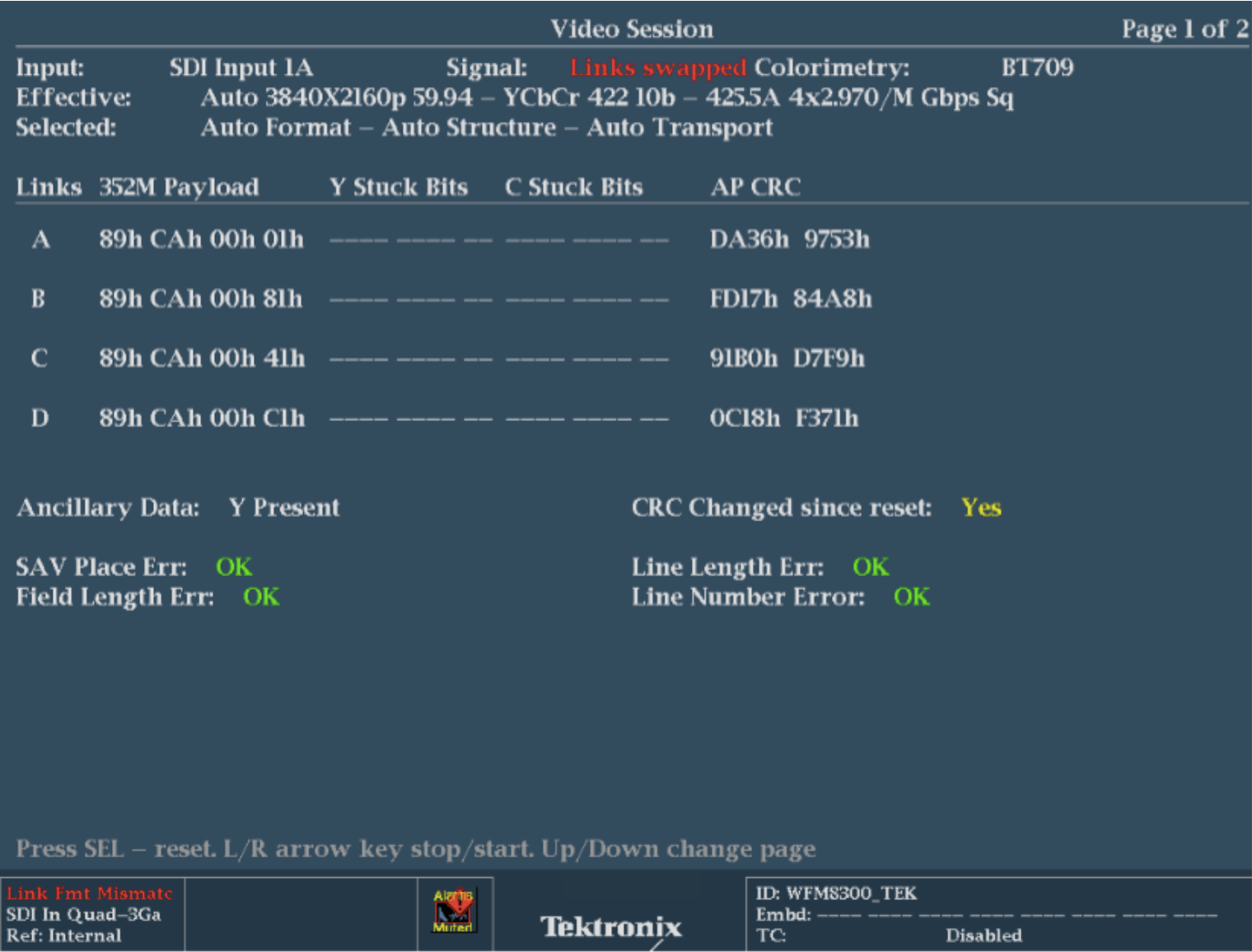

En la siguiente pantalla, se muestran los cuatro links, los cuales deben tener una secuencia concreta en el cuarto byte, que es 01h,81h,41h y C1h. De no seguir esa secuencia, las sub-imágenes estarían desordenadas.

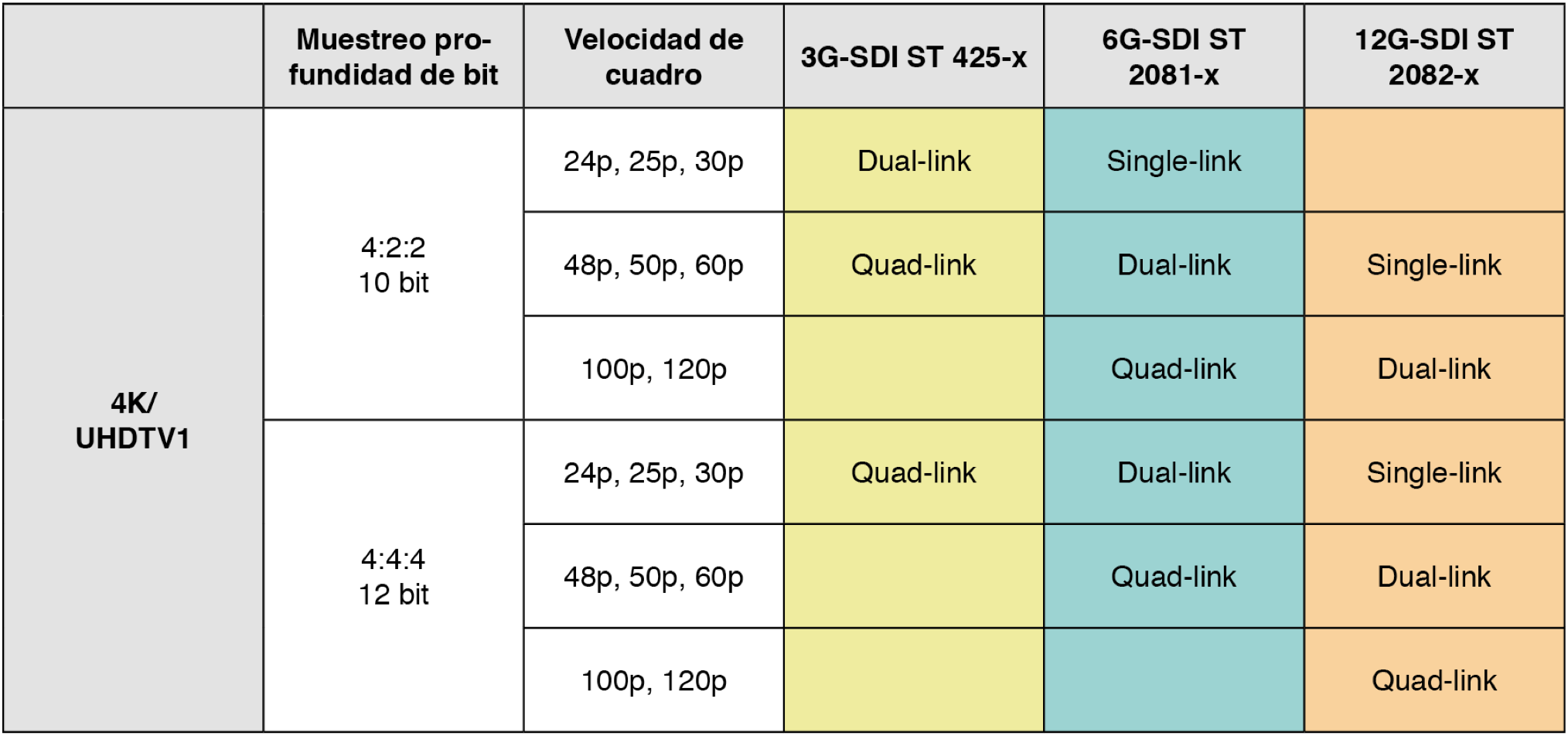

En la siguiente tabla se muestran como se transportan las diferentes señales dependiendo de los diferentes tipos de señal.



Bueno, espero que este artículo te haya resultado de utilidad para comprender un poco mejor este fascinante mundo de la Ultra Alta Definición y su transporte en este caso concreto. Si quieres ampliar conocimientos puedes hacerlo aquí.

Si puedes aportar algo al artículo, no dudes en dejar un comentario a continuación para aumentar nuestro conocimiento sobre el tema.
