Estamos acostumbrados a ver en los conectores de vídeo de las cámaras o en los equipos de televisión una serie de vocablos o nomenclaturas junto a ellos que damos por sabidas pero que en esta entrada del blog voy a intentar aclarar.
Básicamente existen dos tipos de señal de vídeo, la señal de vídeo analógica y la señal de vídeo digital. Dentro de estos dos grupos se diferencian a su vez varios tipos de señales diferentes.
Señal de vídeo analógica.
Dentro de la señal de vídeo analógica están:
-La señal de vídeo compuesto, o sea, la que esta compuesta por sincronismos, luminancia y crominancia.
-La señal analógica en componentes.
– Vídeo compuesto.

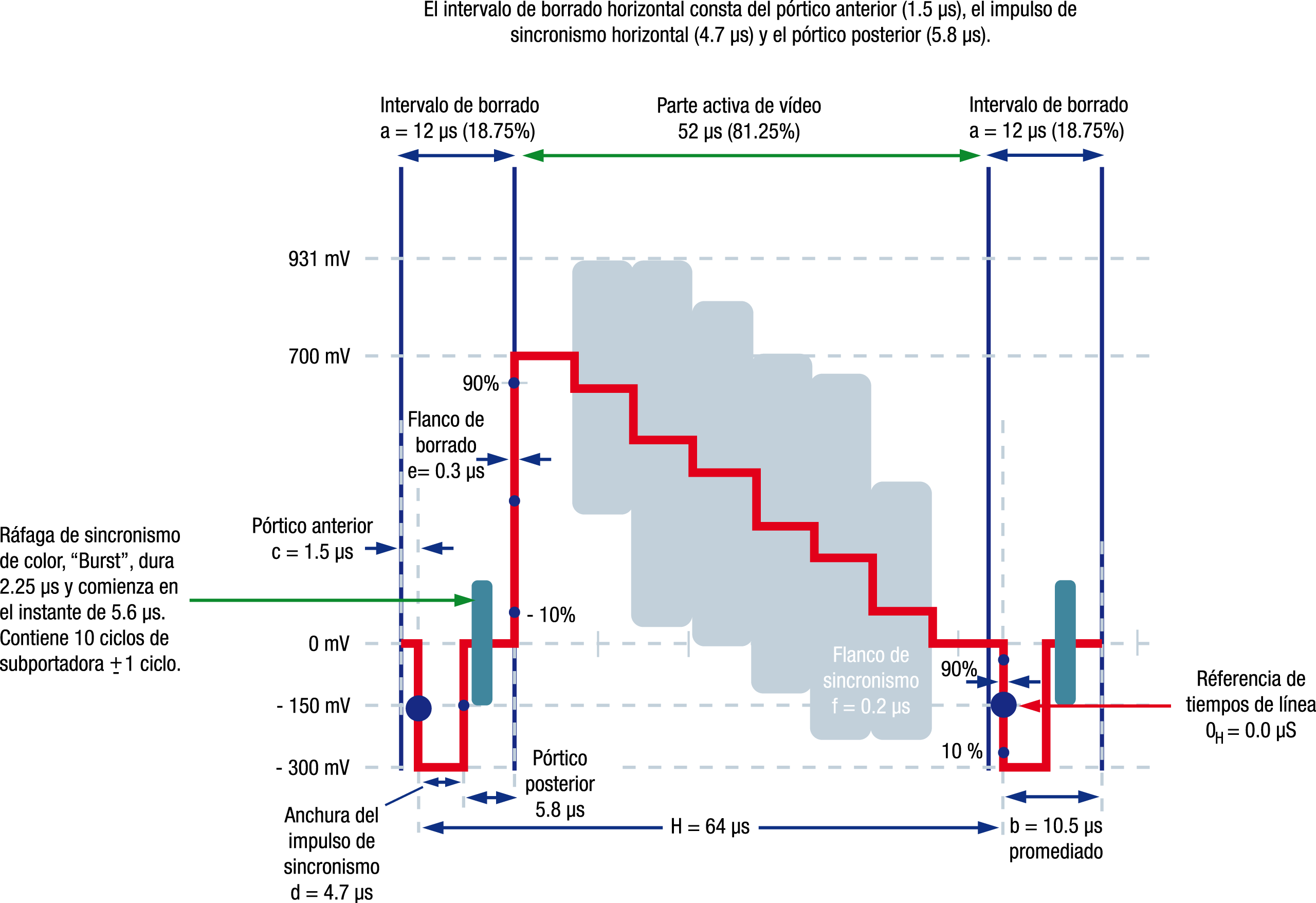

El comienzo de la televisión funciona con el transporte de la señal de vídeo compuesto por un solo cable. Pero…¿Qué es el vídeo compuesto?. Pues bien, para verlo de una manera clara, el vídeo compuesto es la señal que estamos acostumbrados a monitorizar en el forma de onda, o sea, una señal como la que aparece a continuación:
Imagen©Tilanotv
En ella, podemos comprobar que el nivel máximo se encuentra a 700mv a partir del nivel de sincronismos o también podemos decir que éste esta a 100 IRE. Por otra parte, el nivel de negro se encuentra a 0mV o 0 IRE. La amplitud de este sincronismo (al igual que el de burst) es de 300mV o 40 IRE y la amplitud de la señal completa es de 1Vpp o de 140 IRE . Quiero puntualizar que IRE proviene del anglicismo Institute of Radio Engineers y que se utiliza principalmente en Estados Unidos y Japón. Antes de seguir, hay que dejar claro que estos niveles que se han mencionado antes están referidos al sistema PAL, no al NTSC, en cuyo caso el valor de los niveles varía.
-Vídeo analógico en componentes.
Dentro de la señal de vídeo en componentes podemos diferenciar a su vez tres tipos de señales:
– Componentes primarias.
– Componentes secundarias.
– Componentes terciarias.

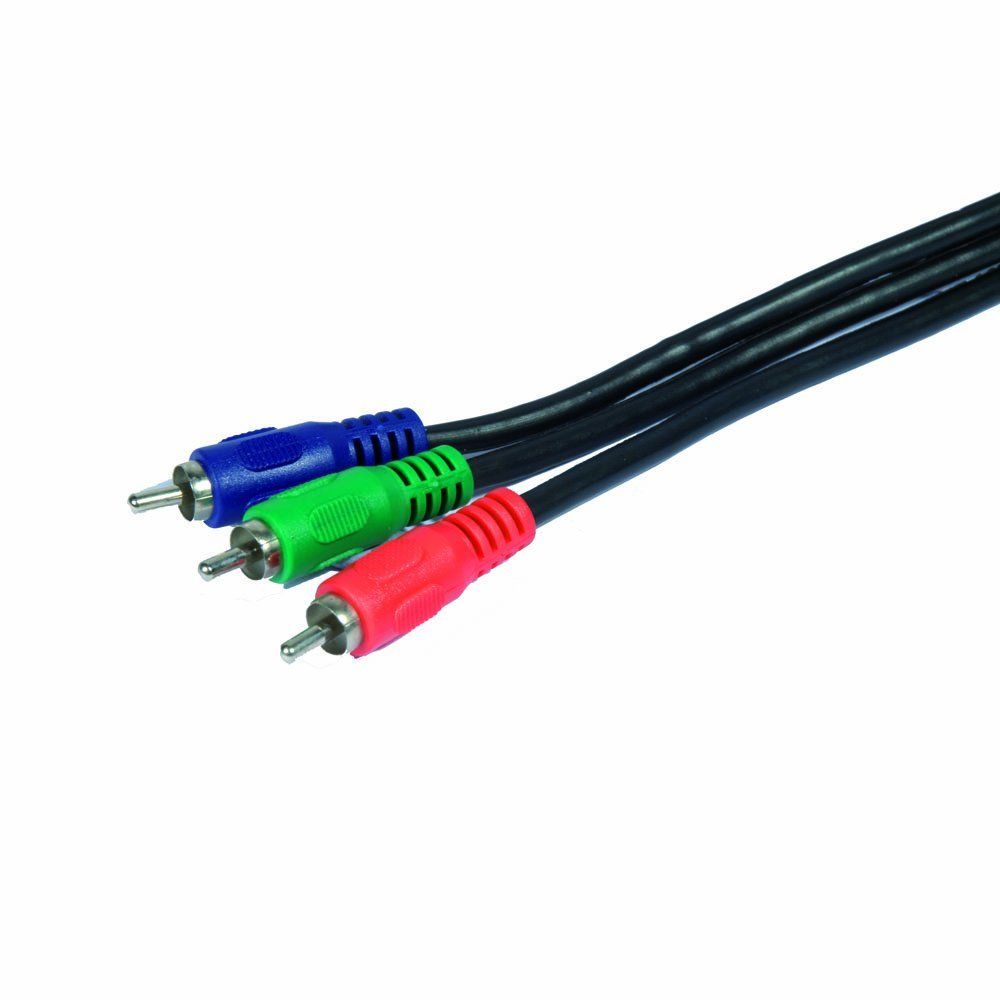

Si nos referimos a la señal en componentes primarias nos estamos refiriendo a las tres señales fundamentales que obtenemos a la salida de los CCDs , o sea, estamos hablando de las componentes RGB. Estas tres componentes podemos encontrarlas en ocasiones definidas como R´G´B´. Cuando ocurre esto es porque las señales RGB han pasado por una corrección en gamma de cada señal.
Imagen procedente de www.amazon.com
Si quieres saber un poco más sobre cómo se realiza la corrección de gamma en una cámara puedes leer un poco más en este post que realicé relacionado con la aplicación de la norma BT-1886 y que trata de la aplicación de la gamma para los monitores de pantalla plana.

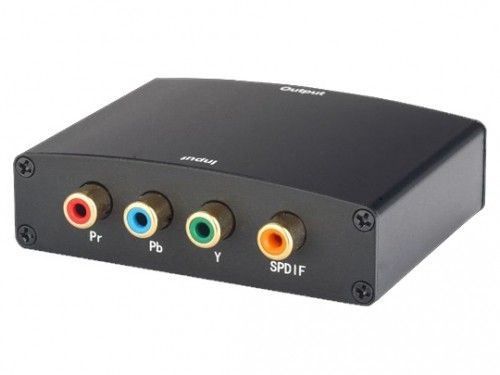

Para la señal de vídeo en componentes secundarias tenemos el acrónimo Y,PbPr, donde la “Y” nos indica el valor de la luminancia y “PbPr” las señales de componentes de color que proceden de codificar la B-Y y la R-Y y aplicarles un factor de ponderación para que no sobremodule la señal de vídeo, pasándose a denominarse después de esta corrección como Pb y Pr.
Imagen procedente de www.videosonido.com
Antes de continuar quiero hacer un inciso en una casuística que puede que veáis en alguna ocasión al igual que en las componentes primarias, y es cuando aparecen las letras Y´Pb´Pr´. En este caso, lo que se nos está indicando también es que la señal esta corregida en gamma.

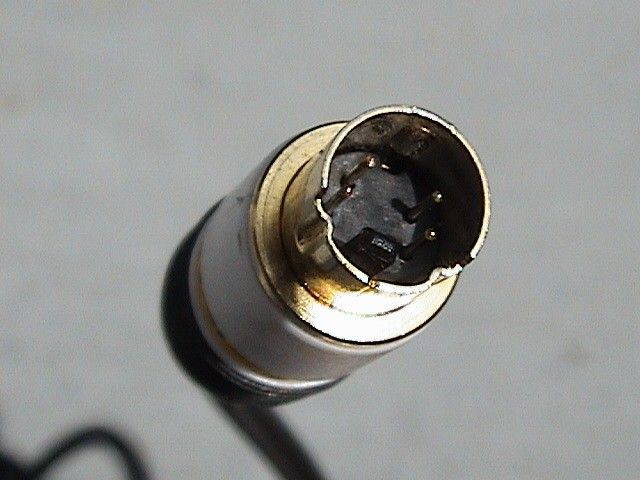

Por último, en el grupo de señales de vídeo en componentes nos encontramos con la señal de vídeo en componentes terciarias y que se refiere a la señal Y/C, o sea, a la señal de vídeo separada en la componente de luminancia (Y) por un lado y la componente de crominancia (C) por otro. Este tipo de conector también se le denomina S-Video y podemos verlo en la siguiente imagen y fue muy utilizado hace unos años aunque ya está prácticamente en deshuso.
Imagen procedente de http://es.wikipedia.org/wiki/S-Video
Señal de vídeo digital
El paso siguiente al que la tecnología somete a la señal de vídeo analógica es su digitalización, por ello, y para que las señales resultantes se apoyasen en el anterior sistema analógico, se decide llamar a a las componentes YPbPr del sistema de vídeo analógico como YCbCr para el sistema de vídeo digital, aunque en muchos escritos podréis comprobar que pueden denominarlos igual. Esta diferencia se basa en que la norma BT-601 define a las componentes de color como Cb y Cr, por lo que por descarte las componentes analógicas son Pb y Pr. En el caso de las componentes primarias RGB, se denominan igualmente pero teniendo en cuenta que se encuentran digitalizadas. Estas nomenclaturas vienen perfectamente definidas en la norma BT-601 para la señal de vídeo en definición estándar y la norma BT-709 para la señal de vídeo en alta definición.
Para hablar de los conectores de vídeo que se utilizan en el ámbito digital creo que es más interesante dejarlo para el siguiente post, así que os espero……
