¿Quieres saber más sobre el formato de la señal de vídeo UHDTV?

En un post anterior, se llevo a cabo un primer acercamiento al formato de la señal de vídeo en UHDTV, así que a continuación vamos a seguir tratando aspectos relevantes de este nuevo sistema de sistema de televisión del que tanto tenemos que aprender.

Una vez vista estas ventajas en el anterior post, fueron utilizadas posteriormente para la señal de vídeo digital en definición estándar y para la señal de vídeo en alta definición. Por ello, la UHDTV también la toma como señal de transporte en la transmisión de la señal las componentes YC (Cr y Cb).

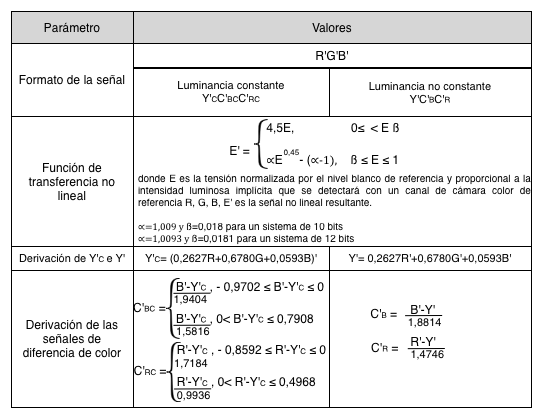

Para describir el formato de la señal de vídeo UHDTV, nos tenemos que ceñir a los valores que nos indica la recomendación ITU-R BT.2020-0, donde podemos comprobarlos en la siguiente tabla.

 formto señal UHDTV

                                                                      Imagen©tilanotv



Uno de los primeros detalles que se puede comprobar que varía con respecto a los anteriores sistemas de televisión, es los porcentajes de rojo, verde y azul que componen la señal de luminancia que son:

                                   Y = 0,2627R + 0,6780G + 0,0593B

El primer valor que nos encontramos es al señal típica en R’G’B’ corregida en gamma. Este tipo de señales se utiliza normalmente cuando lo principal a la hora de producir los programas es salvaguardar la calidad de la señal en el intercambio de los mismos.

En este nuevo sistema de televisión aparecen dos conceptos que hasta el momento no se habían contemplado en anteriores sistemas (bueno en realidad en el sistema de HDTV si se contempló pero fue descartado), que están denominados como Luminancia constante y Luminancia no constante.

Para ponernos en situación y que no nos desconcierten estos dos conceptos hay que aclarar que:

– La luminancia con la que siempre hemos trabajado en los sistemas de televisión anteriores es la que ahora se denomina como luminancia no constante y es la que se utiliza principalmente cuando lo que nos prima es que se utilice en la cadena de difusión las mismas prácticas operativas que en los sistemas SDI-SD y SDI-HD.

– En cuanto a la luminancia constante hay que indicar que se suele utilizar cuando nuestra intención es mejorar la eficacia del código de entrega o cuando pretendemos salvaguardar exactamente la información que transporta la luminancia.

Como creo que estas definiciones no aclaran mucho vamos a intentar explicar qué ocurre y porqué, pero antes, sería interesante dejar claro la diferencia entre la señal que procede de las señales RGB ya corregidas en gamma a la que se denomina “Luma” y a la señal que procede de las señales lineales en RGB a las que posteriormente se las corrija en gamma, a la que se denomina “Luminancia”.

Esta última es la que más coincide con la sensibilidad al brillo que experimenta el ojo humano. La relación entre ambas en el dominio lineal es a lo que se llama índice de luminancia constante la cual es del 100% para señales que carecen de color, lo que se entiende como señales acromáticas.

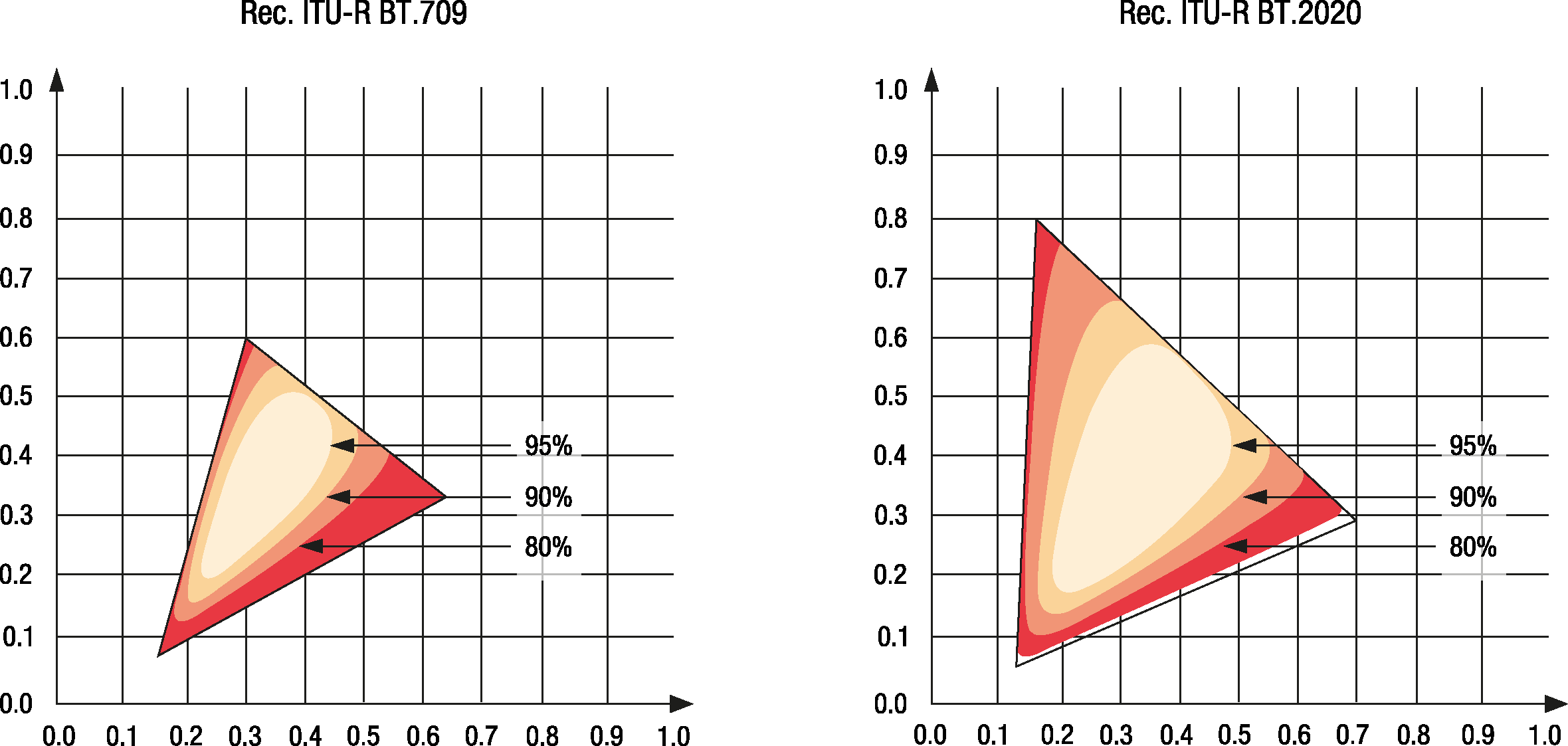

Esto se puede comprobar claramente en la siguiente figura cotejando los sistemas de televisión en HD y en UHDTV (según las normas ITU-R BT 709 e ITU-R BT 2020), en donde se puede comprobar que en ambos sistemas, cuanto más nos acercamos al D65, o sea, al blanco de 6.500º Kelvin (que no tiene saturación de color) más nos aproximamos al 100% que nos referíamos antes, disminuyendo éste cuanto más aumente la saturación de los colores.

 Triangulos cromaticidad

                     Triángulos de cromaticidad de Rec.709 y Rec.2020. Imagen©tilanotv

 Si conoces otro tipo de formatos en la señal de vídeo en ultra alta definición o tienes alguna duda, nos lo puedes contar dejando un comentario a continuación.
