¿Quieres saber qué es la señal de vídeo en alta definición?(II)

Si quieres saber qué es la señal de vídeo en alta definición porque te quedaste con ganas de más en el anterior artículo, debes seguir leyendo a continuación.

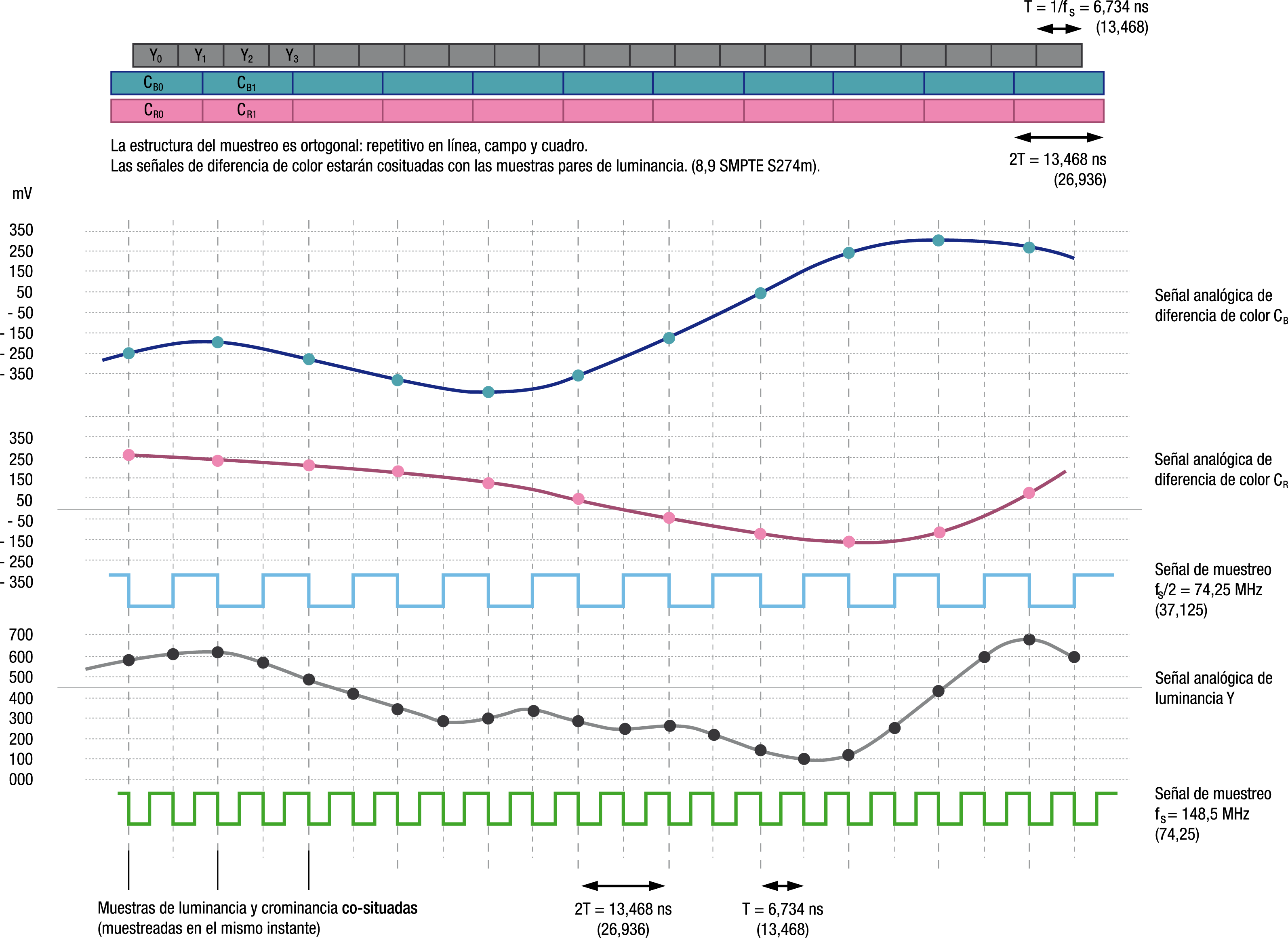

En cuanto al muestreo de una señal de vídeo en 4:2:2, como ya ocurriera en la señal de vídeo en definición estándar, éste se lleva a cabo tal y como se muestra en la siguiente figura:



Se puede observar que, teniendo en cuenta el flanco de bajada de cada una de las dos frecuencias de muestreo se van tomando las muestras, tanto de la señal de luminancia, que se hace a una frecuencia de 148,5MHz, como las señales diferencia de color Cb y Cr que se muestrean a una frecuencia de muestreo de 74,25MHz.

Pues bien, visto esto y al igual que en la señal de vídeo en definición estándar en este caso, se toman cuatro muestras de luminancia, dos muestras de Cb y otras dos muestras de Cr.

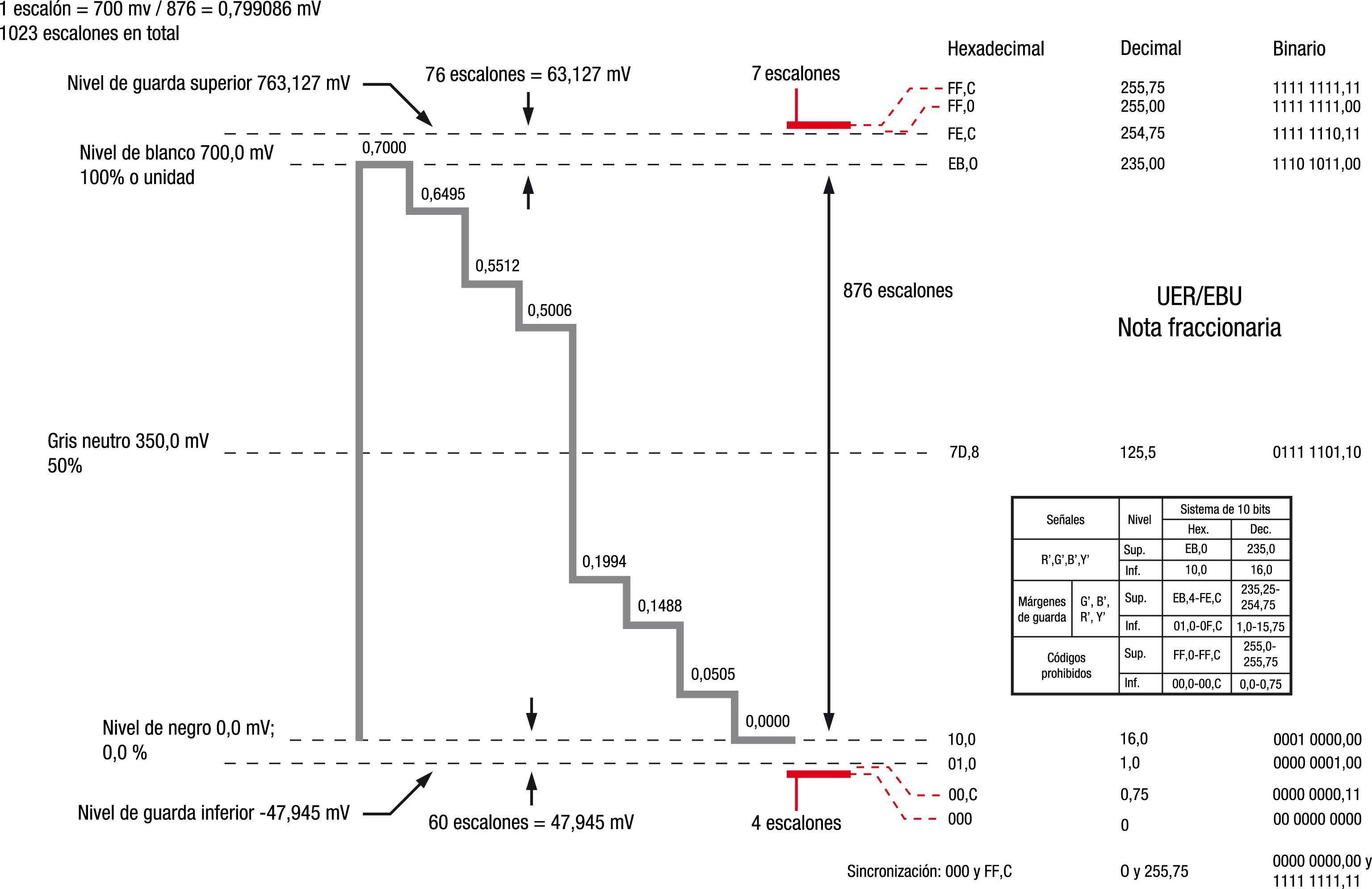

A la hora de llevar a cabo la cuantificación de dichas muestras, analizamos en la siguiente figura una señal de pruebas de barras de color, en donde la cuantificación se hace en esta ocasión a 10 bits de resolución.

En esta ocasión, en lugar de obtener 256 niveles obtenemos 1024 niveles, de los cuales disponemos de 76 escalones de guarda en la parte superior y 60 escalones de guarda en la parte inferior de la señal, quedando de vídeo efectivo 876 escalones.

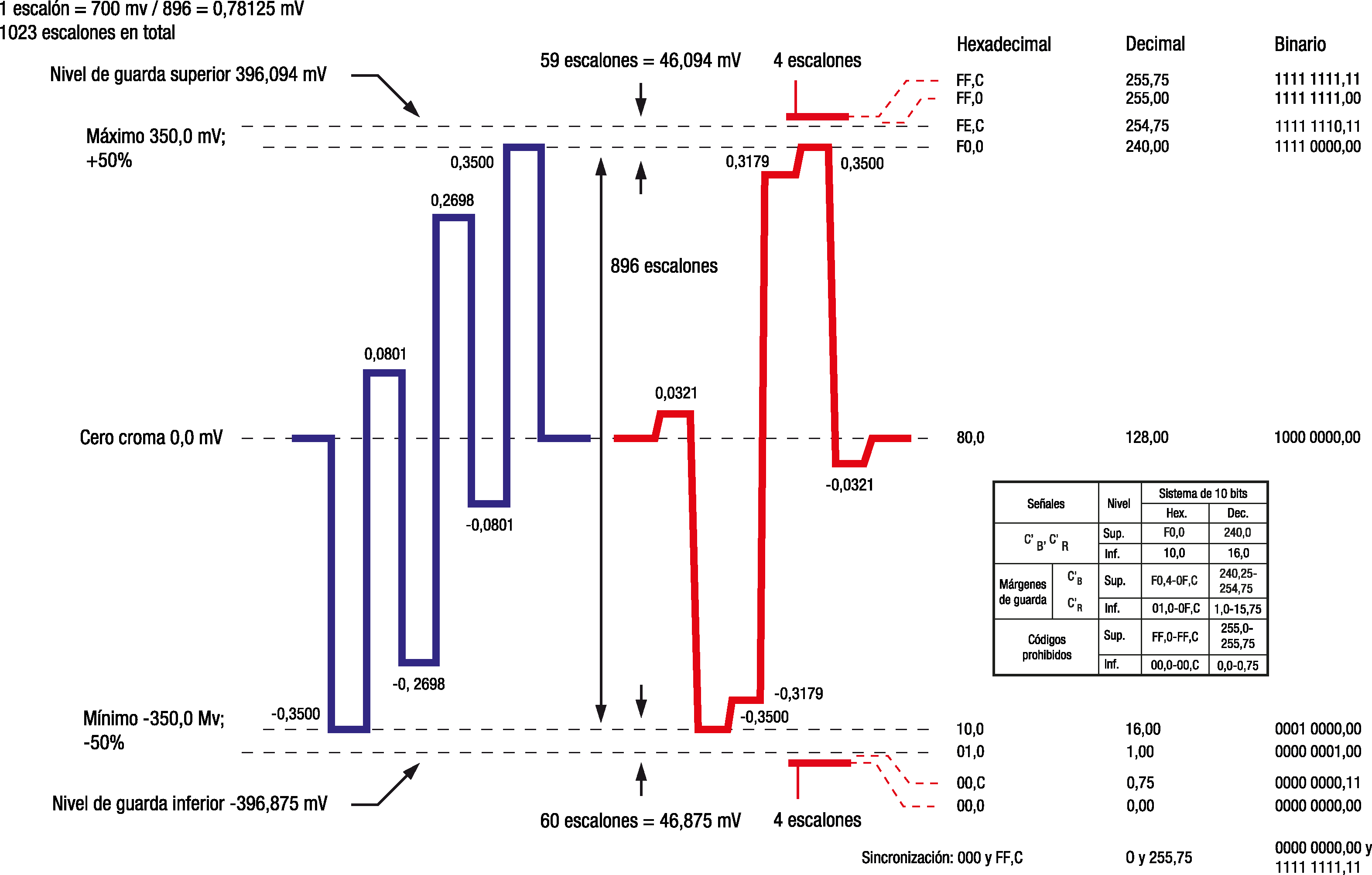

En cuanto a la señal de vídeo de las componentes de color Cb y Cr, se dispone de igual forma que la de definición estándar, o sea con un nivel de ±350mV de pico a pico y con nivel de offset en 0V según puedes ver en la siguiente figura:

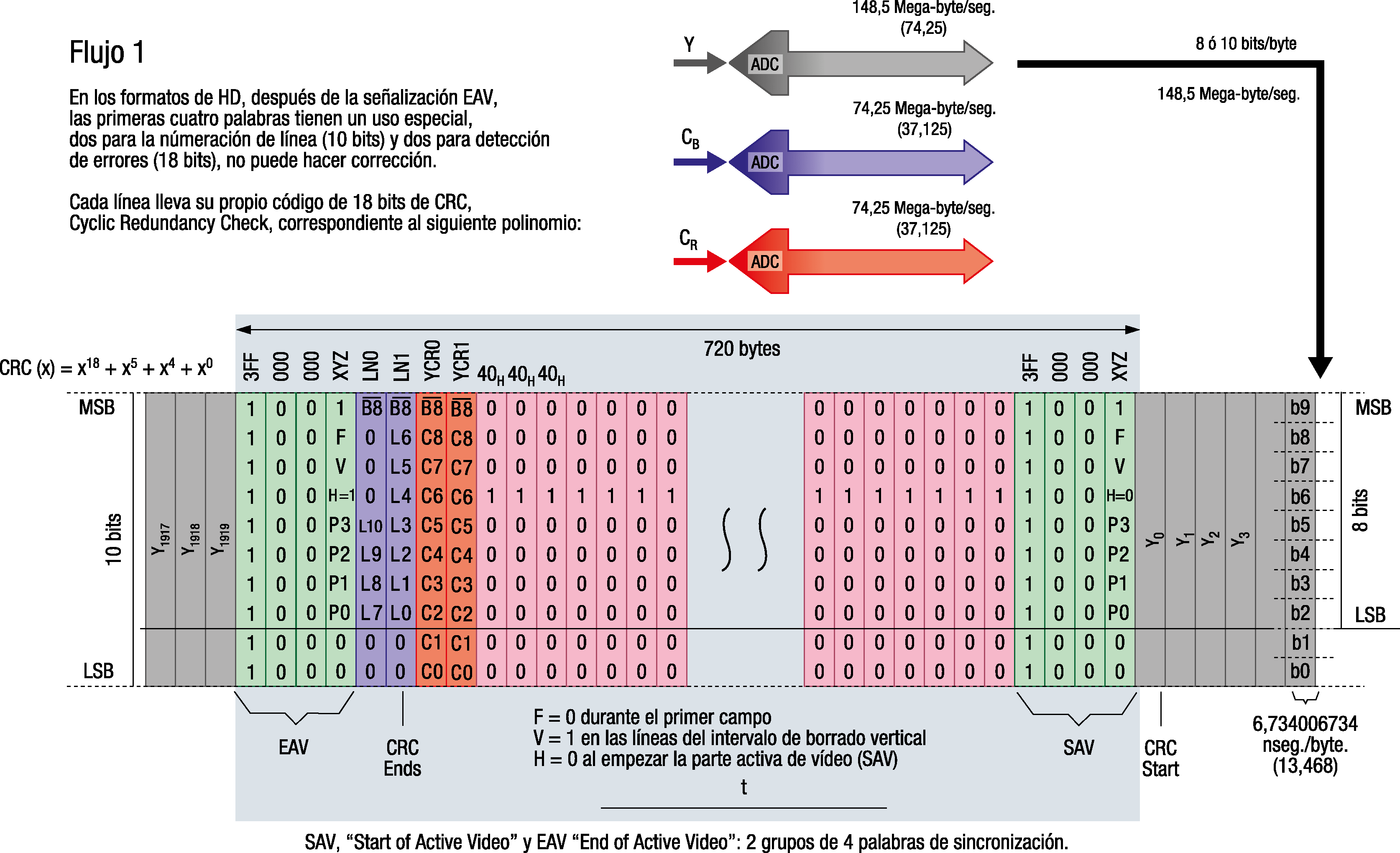

En la siguiente figura puedes ver cómo se digitaliza la señal de vídeo partiendo de las componentes Y, R-Y, B-Y, en donde se comprueba que las señales de diferencia de color se muestrea a la mitad de la frecuencia de muestreo de la señal de luminancia. Terminando el proceso con las tres señales digitalizadas pero en paralelo. Evidentemente, esto hay que pasarlo por un bloque serializador para obtener la señal de vídeo SDI-HD.

Hay que tener en cuenta que existe una diferencia sustancial con respecto a una señal de vídeo digital en definición estándar. Si bien en definición estándar después de todo el proceso de digitalización obtenemos un flujo de datos de 270Mb/s, en la señal de vídeo digital en alta definición obtenemos dos flujos de datos, el Flujo de datos 1 y el Flujo de datos 2, según se comprueba en las siguientes figuras:





Como se puede comprobar el flujo de datos 1 transporta los datos de la luminancia y el flujo de datos 2 transporta los datos de las señales diferencia de color Cb y Cr.

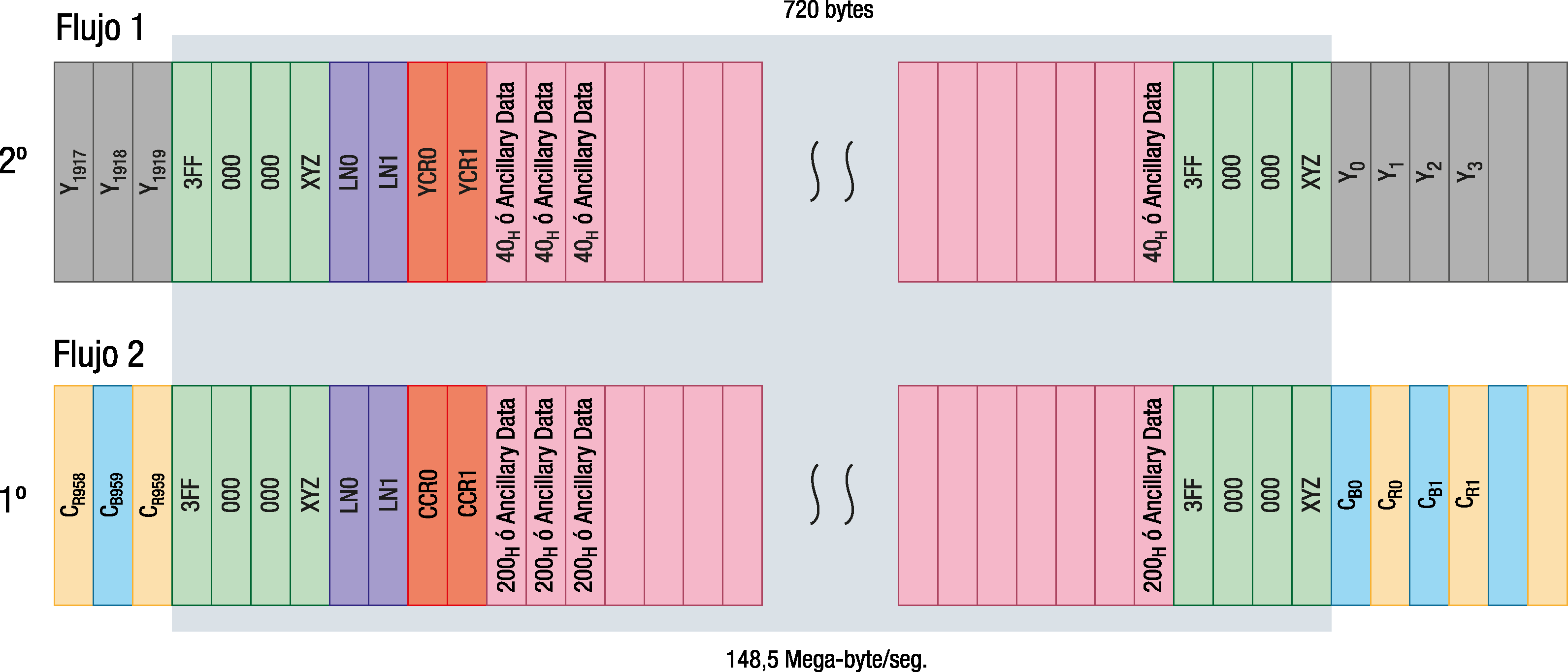

Quedarían según se aprecia en la siguiente figura:

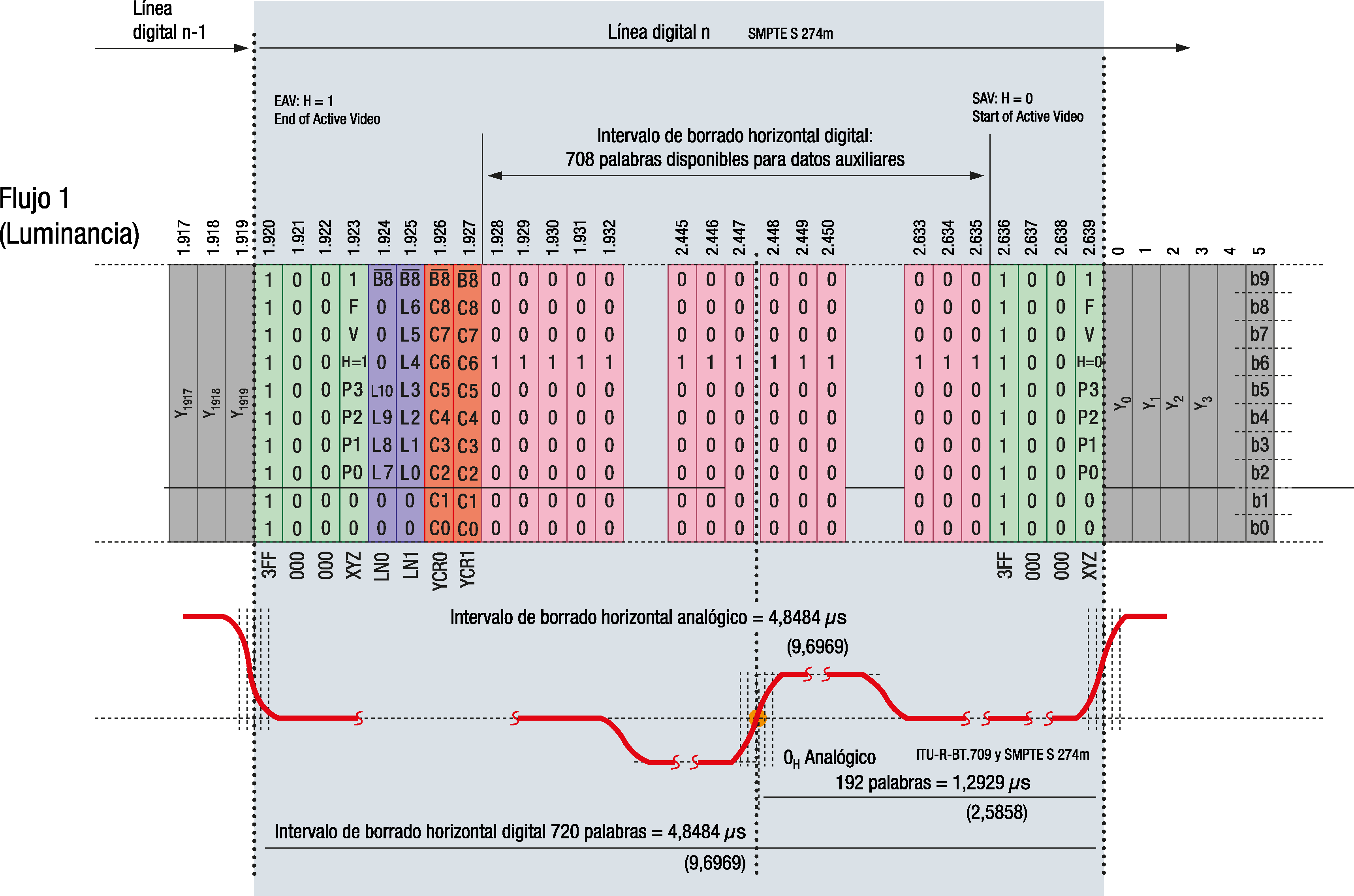

Por último, nos queda ver la similitud entre una línea de vídeo analógico en alta definición y una línea de vídeo digital en alta definición, concretamente en el periodo de borrado de línea.





Como se puede comprobar en la figura anterior, a los impulsos TRS del EAV de cada uno de los flujos, se le añaden cuatro palabras o bytes más. Dos de ellos nos van a identificar en qué línea nos encontramos y otros dos bytes más para la corrección de errores.

Me imagino que habrás comprobado que el nivel de conocimientos sigue subiendo, por ello, si tienes alguna duda no dejes de hacer un comentario a continuación.
