¿Qué deberías saber sobre los cables de vídeo? (II)

En el post anterior vimos qué deberías saber sobre los cables de vídeo, pero más concretamente sobre los cables de vídeo analógico, por ello, he querido dejar la segunda parte para los cables de vídeo utilizados en vídeo SDI, tanto en definición estándar como en alta definición.

Cable de vídeo digital



En este grupo de cables entran tanto los cables de vídeo para señales SDI-SD como para señales SDI-HD. Dado que las instalaciones de las televisiones o productoras de vídeo tienden a la televisión en alta definición, creo que es más interesante ir directamente a los tipos de cable específicos para este sistema de televisión.

Digo esto, porque es muy común reciclar quizás una de las partes más delicadas de una instalación de vídeo, que son los cables. Cuando en realidad el uso de unos cables de calidad nos va a garantizar el éxito en nuestra instalación de alta definición.

Os comento esto porque no hace mucho se cambió el decorado de uno de los platós en mi trabajo. Bueno pues resulta que los monitores que se están utilizando de atrezzo en el decorado solo tienen entrada en definición estándar y en alta definición (como viene siendo normal). En principio, Y PARA REUTILIZAR LOS CABLES que había (RG59) se utiliza la entrada en alta definición.

Todo va bien hasta que…… se necesita un monitor más en el plató. Pues bien, se hace un loop de un monitor que había ya allí y …..SORPRESA, empiezan a no verse monitores que antes sí se veían ¿qué ha ocurrido? Pues que los cables que se habían utilizado no eran los correctos.

Si queréis ver más detalles a tener en cuenta sobre esta particularidad de los cables no dejéis de ver este artículo.

La pérdida de calidad os llegaría a sorprender conforme se va aumentando la distancia de los cables, por ello más adelante os voy a poner unas imágenes donde se aprecia gráficamente lo os estoy comentando.

Retomando el tema de los cables digitales para alta definición, he escogido tres tipos de los que tiene Percon en su catálogo que se utilizan normalmente en instalaciones fijas.

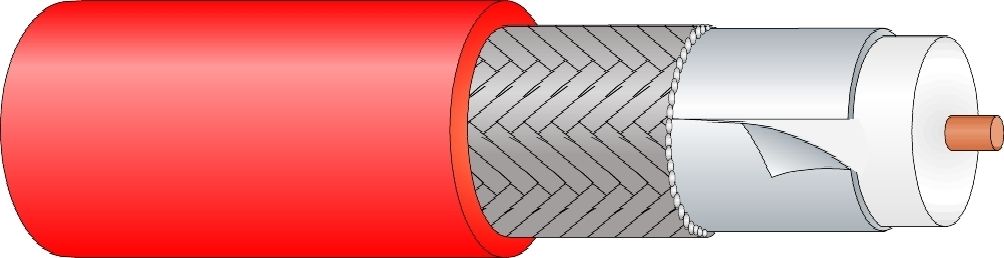

El modelo VK-5 es un cable para alta definición que esta preparado para señales de vídeo en HD a 1080p, o sea, SDI-3G a una distancia bastante aceptable de 90m y de 116m si hablamos de 1080i o 720p, pero siempre utilizando los conectores adecuados de HDTV. Es un cable más fino que el típico RG-11 (4,5mm frente a los 6mm de éste último) y a la vez más rígido.

VK_5

Esta rigidez se debe a que la alta definición dentro del espectro electromagnético, prácticamente está dentro del espectro de radiofrecuencia, lo que hace que la señal sea muy fácilmente influenciable por radiaciones externas.

Por ello, para aislar mejor la señal, como comentaba anteriormente, el cable se suele apantallar con cinta o papel de aluminio o de cobre, hecho que evidentemente influye en la rigidez del cable.

Tampoco se puede olvidar que la funda del cable y según la normativa vigente debe estar fabricada de materiales que no propaguen las llamas en caso de incendio. Este material también es más rígido que el típico PVC que llevan otro tipo de cables más flexibles.

El modelo VK6 es muy similar al VK5, pero con mayor calidad ya que el VK5 dispone de una sección del conductor de 0,6mm y de aislante de 2,8mm, mientras que el VK6 tiene un conductor con la sección de 0,8mm y de aislante de 3,7mm.

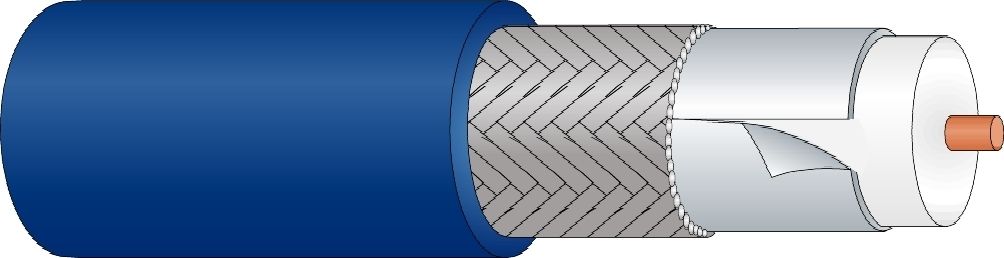

En cuanto al modelo VK7, mejora a ambos, ya que para empezar la distancia que soporta entre punto y punto es de 180m para 1080i y de 150m para 1080p frente a los 150m para 1080i y 120m del 1080p del VK6. Además, la sección del conductor del VK7 es de 1mm y la del aislante de 4,7mm.

 VK_7

Puede parecer que la utilización de cables de vídeo que sean adecuados para un sistema de televisión (RG-59 por ejemplo)puedan ser aptos también para otro tipo de sistemas de televisión (SDI-SD o SDI-HD), pero como he comentado antes, esto acarrea verdaderos problemas. Por ello, a continuación voy a poner unas capturas realizadas con el monitor forma de onda analizando una señal con el diagrama de ojo utilizando diferentes distancias.

Ahora quiero que veas las pérdidas que te comentaba antes en referencia a las diferentes distancias del cable con unas imágenes de Juan Navalpotro de un curso que impartió sobre la señal de vídeo en alta definición y al cual asistí.

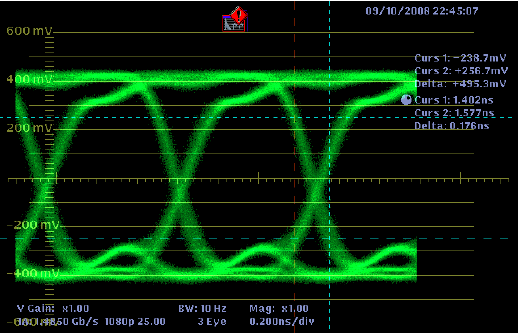

Si conectamos el generador de señal con el medidor con un cable de 1 metro de distancia la señal que se vería sería como la siguiente:

 Captura de pantalla 2015-02-20 a las 19.16.46

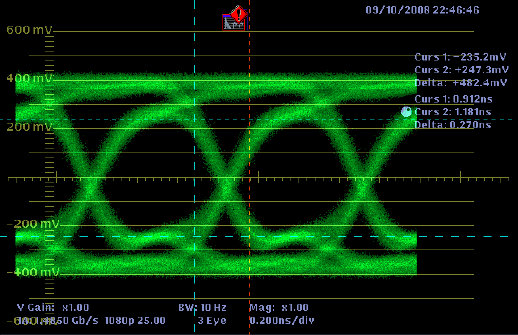

Si los equipos se conectan con un cable de 10 metros el diagrama de ojo se observa que hay un deterioro.

Captura de pantalla 2015-02-20 a las 19.17.19

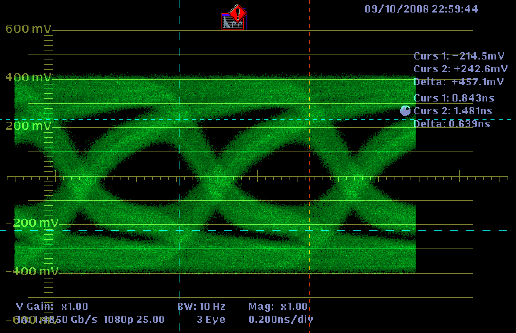

Ahora, la conexión de los equipos se realiza con un cable que tiene una longitud de 20 metros y se vería una imagen como la que sigue:

 Captura de pantalla 2015-02-20 a las 19.17.32

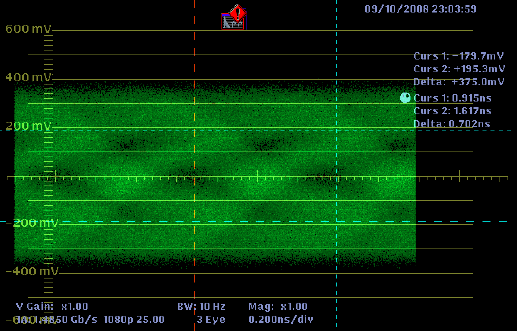

La siguiente prueba es conectando los equipos con un cable de 40 metros de longitud.

Captura de pantalla 2015-02-20 a las 19.17.45

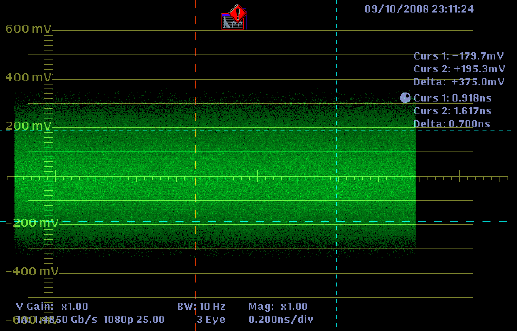

Por último, si los equipos los conectamos con un cable de 80 metros de longitud, lo que observaríamos en el diagrama de ojo sería una imagen como la siguiente.

 Captura de pantalla 2015-02-20 a las 19.18.01

Pues bien, aunque pueda parecernos que no hay señal, lo cierto es que los equipos son capaces de reproducir la señal de vídeo aunque esté en condiciones como esta. Ahora bien, esto no quiere decir que siempre se vayan a ver correctamente, ya que para visualizar la señal de una forma óptima, los equipos utilizan unos dispositivos denominados ecualizadores y reclocking, que corrigen la señal y regeneran los sincronismos de la misma.

Cable de vídeo triaxial

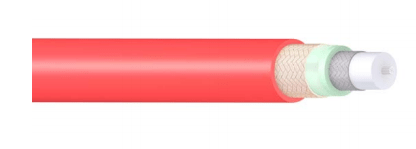

El cable de vídeo triaxial es similar al cable coaxial del que estamos hablando hasta ahora, con la salvedad de que tiene una segunda malla. Es un cable que puede usarse para otros cometidos, pero en este caso voy a centrarme en el que se utiliza para conectar las cámaras con la CCU, que son cables de 8 y de 11mm.

Para concretar un poco más, el conductor puede ser de cobre o de cobre plateado (mejora la conductividad), seguido de un aislamiento de Polietileno celular expandido, la primera malla puede ser también de cobre o de cobre plateado. La segunda malla es de cobre y la cubierta es de PVC.

Captura de pantalla 2015-02-21 a las 0.41.40

Este cable, puede transportar varios tipos de señales de forma multiplexada por un mismo cable. Por la malla exterior y por el hilo conductor se transmiten todas las señales, y la malla interior se utiliza como masa o tierra de la señal de vídeo.

Fuentes consultadas:

http://www.percon.es/productos_catalogo.php

http://www.pinanson.com/catalogo/es/video/118-cable-triax-11-flexible.html

http://www.avacab-online.com/epages/63690703.sf/es_ES/?ObjectPath=/Shops/63690703/Categories/Marcas/PERCON/Cables_Video

http://www.datasheets.pl/coaxial_cables/RG_11U.pdf

http://avacablog.avacab-online.com/que-es-el-cable-coaxiales-de-video-hd/

http://www.epanorama.net/documents/video/triax.html

http://www.beldencables-emea.com/en/products/pro-broadcast-products/video-cables/index.phtml
