¿Necesitas saber cómo se mide con un vectorscopio?

En la entrada anterior hemos visto como se utiliza el WFM pero no habíamos visto cómo se mide con el vectorscopio.

El vectorscopio es un equipo de medida que se utiliza para medir el tono de la señal de vídeo compuesto en términos relativos a la fase de la señal de crominancia con respecto al sincronismo de color (burst), además de utilizarse para realizar otro tipo de mediciones (Fase diferencial, ganancia diferencial relación ScH, etc.).

En posts anteriores hemos visto que el monitor forma de onda se encarga de mostrarnos que las partes más blancas corresponden a las partes con más brillo de la imagen, las que tienen más luminancia, y que las partes más oscuras se corresponden con las zonas con menos luminancia. En el caso del vectorscopio, éste nos va a medir la información de color pero sin tener en cuenta el brillo (nivel de luminancia).

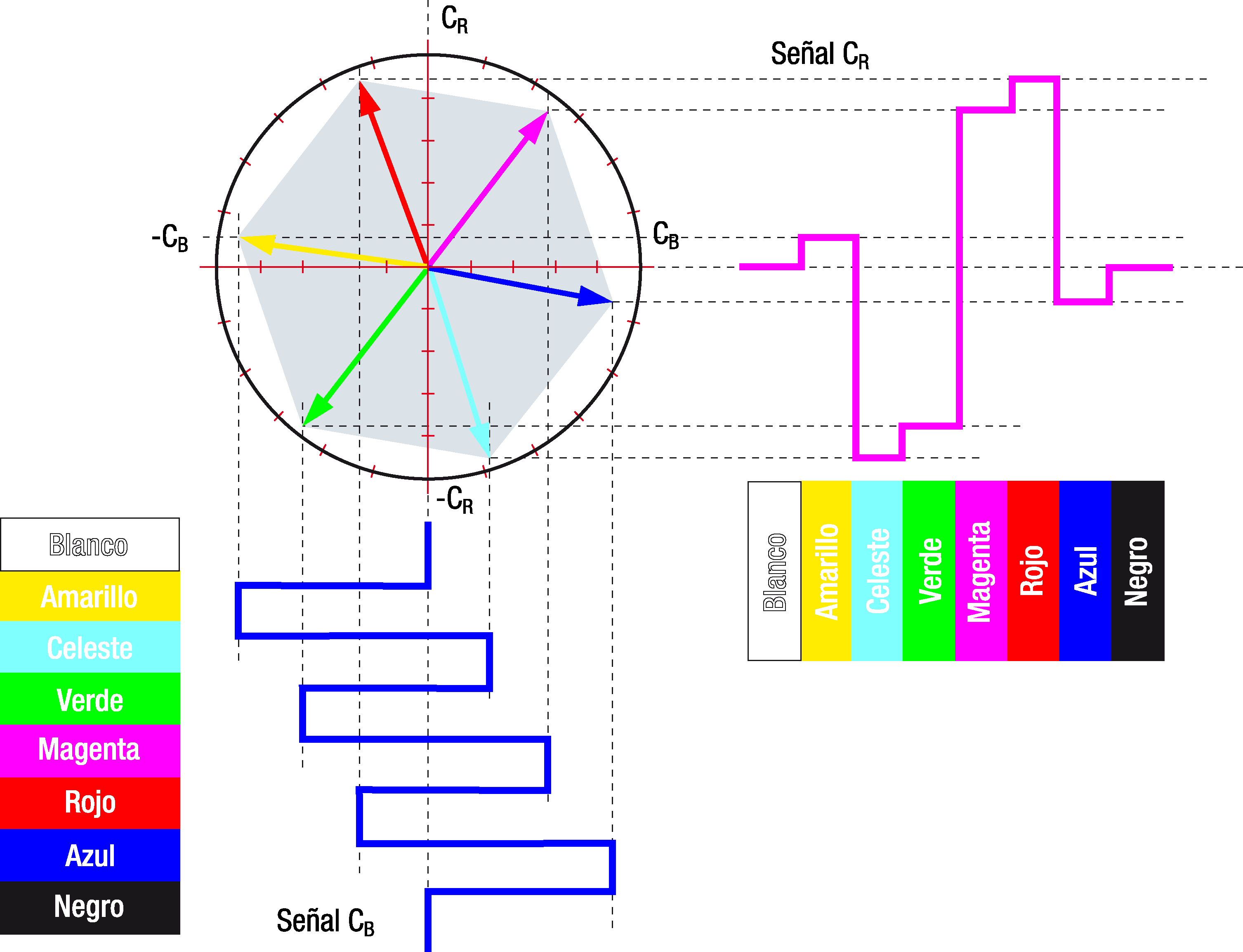

El vectorscopio muestra la señal en una pantalla sobre los ejes X-Y donde se prescinde del barrido interno horizontal, de esta forma al eje X se le aplica la señal B-Y(Cb) y al eje Y se aplica la señal R-Y(Cr). Esto que estoy comentando podéis comprobarlo en la siguiente figura.

Figura 13.12

Imagen©tilanotv.es

En el caso del vectorscopio también tenemos unos parámetros que medir que nos lo facilita la gratícula que tiene el display del equipo. Ahora bien, antes de realizar cualquier medición es interesante comprobar que el equipo esta calibrado, para ello, hay dos tipos de calibración, de las cuales una se lleva a cabo en laboratorio pero otra debemos llevarla a cabo nosotros antes de realizar ninguna medición.

Este último ajuste es muy básico y se basa simplemente en colocar los vectores del burst en la posición que se indica en la gratícula.

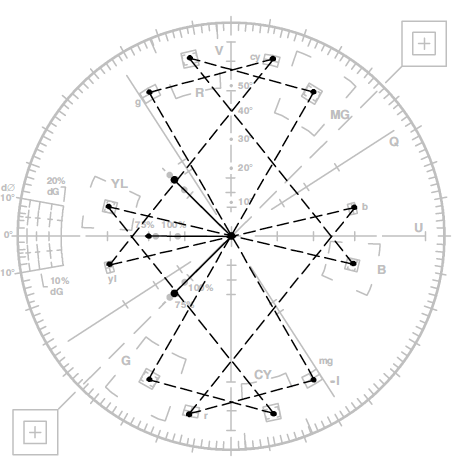

Esta graticula es la que se muestra a continuación en la siguiente figura.

Captura de pantalla 2014-11-06 a la(s) 19.32.41

Imagen©Tektronix

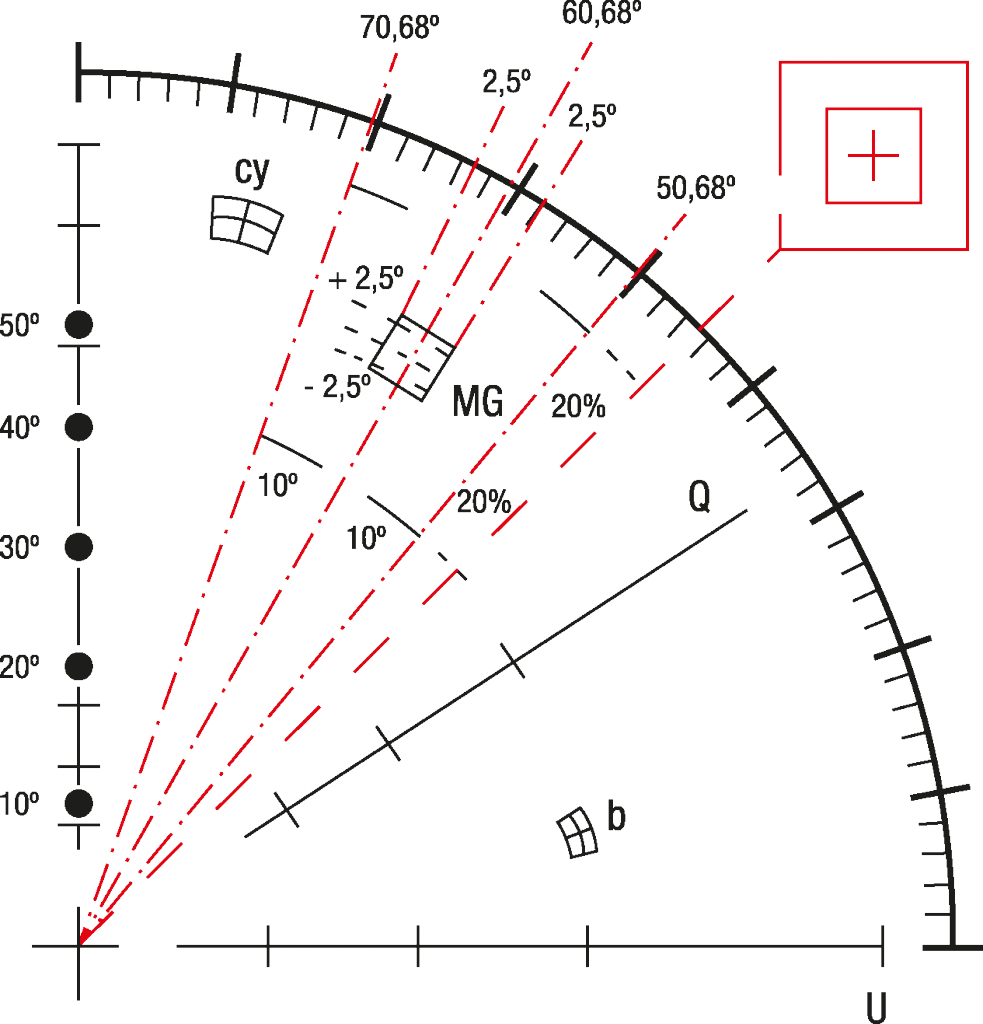

Siguiendo con las diferentes zonas de la gratícula de la pantalla de un vectorscopio hay que decir que ésta, está dividida en grados, pero en la posición donde se ubica cada uno de los colores de las barras de color, éstos se enmarcan dentro de lo que se denominan “boxes” (cajas). Son dos cajas que están una dentro de la otra como se aprecia en la siguiente figura.

Figura 12.16

Imagen©tilanotv.es

La caja grande esta delimitada por una amplitud del ± 20% sobre la amplitud estándar y ± 10º con respecto al eje donde debe coincidir el vector del color de las barras. En cuanto a la caja pequeña esta delimitada en ± 2.5º en referencia a la fase y ± 2,5 unidades IRE.

Una vez visto las características más básicas para realizar la medición de una señal de vídeo con un vectorscopio, se mostrará en futuros posts los diferentes displays con los que medir la colorimetría, tanto de Tektronix , Leader, como de Videotek.

Si se te ocurren otros factores a tener en cuenta cuando tengamos que medir la colorimetría con un vectorscopio, o tienes alguna duda puedes dejarnos un comentario a continuación.
